Meulage sans centre

Nous avons fourni des services personnalisés de traitement de meulage sans centre à plus de 100 entreprises des secteurs médical, des semi-conducteurs et de l'optique, prenant en charge la personnalisation de pièces complexes et difficiles.

Précision des stations

Principe de traitement et avantage en termes d'efficacité

Dans le processus de meulage sans centre de Sanluo Precision, un système de traitement de support à trois points composé d'une meule, d'une meule de régulation et d'une plaque de support est adopté. La pièce à usiner peut être rectifiée extérieurement cylindrique sans positionnement de trou central. La meule tourne à une vitesse élevée de 30 à 35 m/s pour enlever les matériaux, et la meule de régulation tourne dans la même direction à une vitesse lente de 50 à 200 tr/min pour entraîner la pièce. La plaque de support soutient la pièce et détermine la position de meulage. L'avance axiale est réalisée en ajustant avec précision l'angle d'inclinaison de la roue de régulation (0,5°-3°). Le meulage à filetage traversant est adopté, les pièces entrant en continu par une extrémité et sortant de l'autre extrémité, et l'ensemble du processus est ininterrompu. Par rapport au serrage répété, à la rétraction de l'outil et à la commutation des meuleuses traditionnelles, la rectification sans centre permet d'économiser plus de 60 % du temps auxiliaire. La structure de support rigide formée par la plaque de support et la roue de régulation a une capacité portante 2 à 3 fois supérieure à celle du support central, et peut réaliser un meulage de grande profondeur avec une tolérance sur un seul côté de 0,5 à 2 mm, particulièrement adaptée aux pièces d'arbre avec un rapport d'élancement L/D supérieur à 10, empêchant efficacement la déformation par flexion.

Application matérielle

En tant qu'usine de traitement de meulage professionnelle sans centre, Sanluo Precision est équipée d'un système de manipulateur de chargement et de déchargement automatique, qui peut réaliser une production sans personnel 24 heures sur 24 et répondre aux exigences de traitement de gros lots et de haute cohérence.

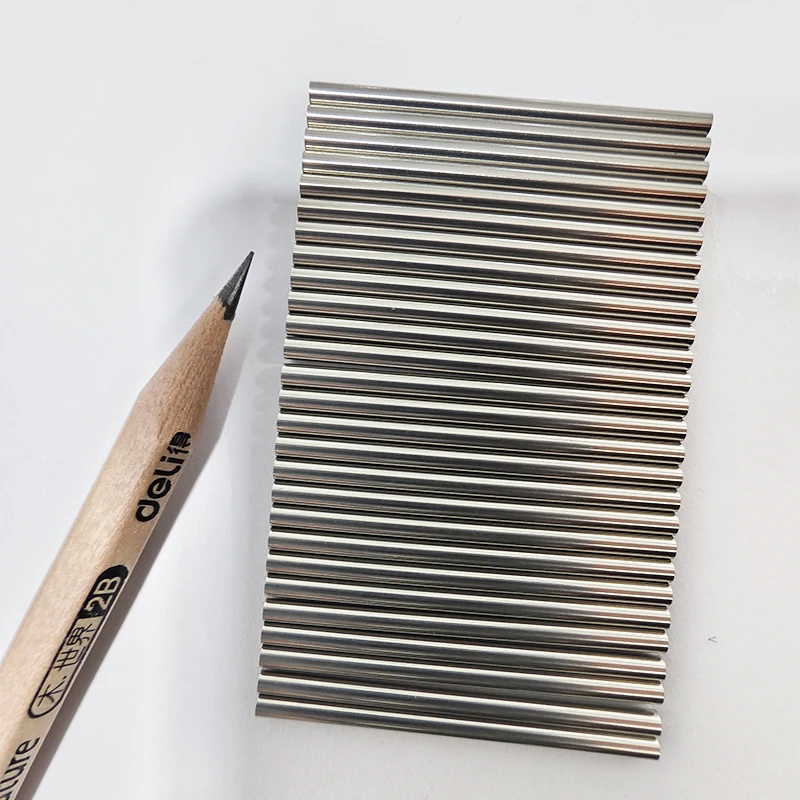

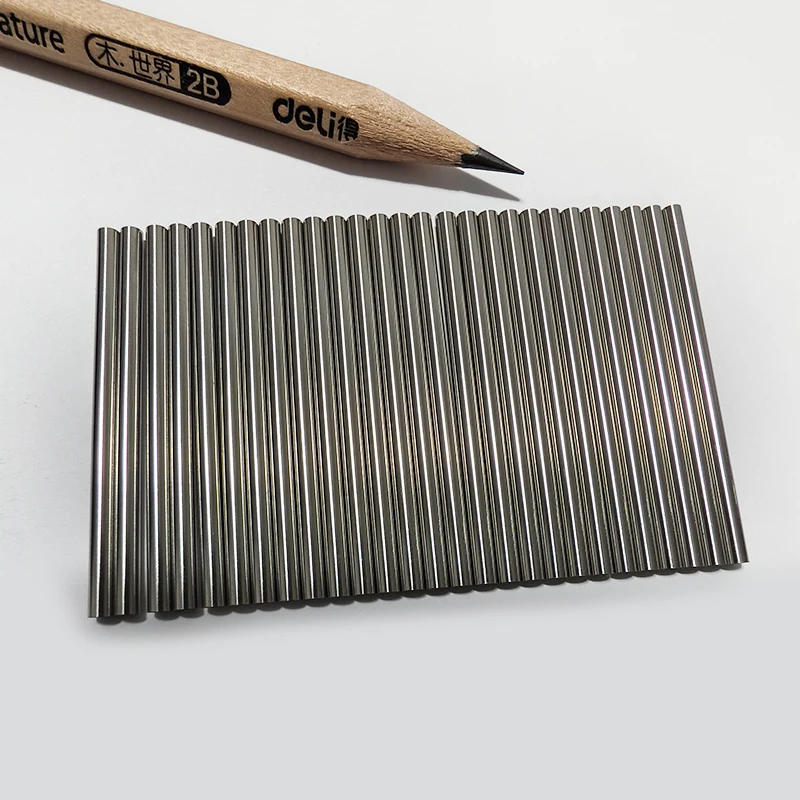

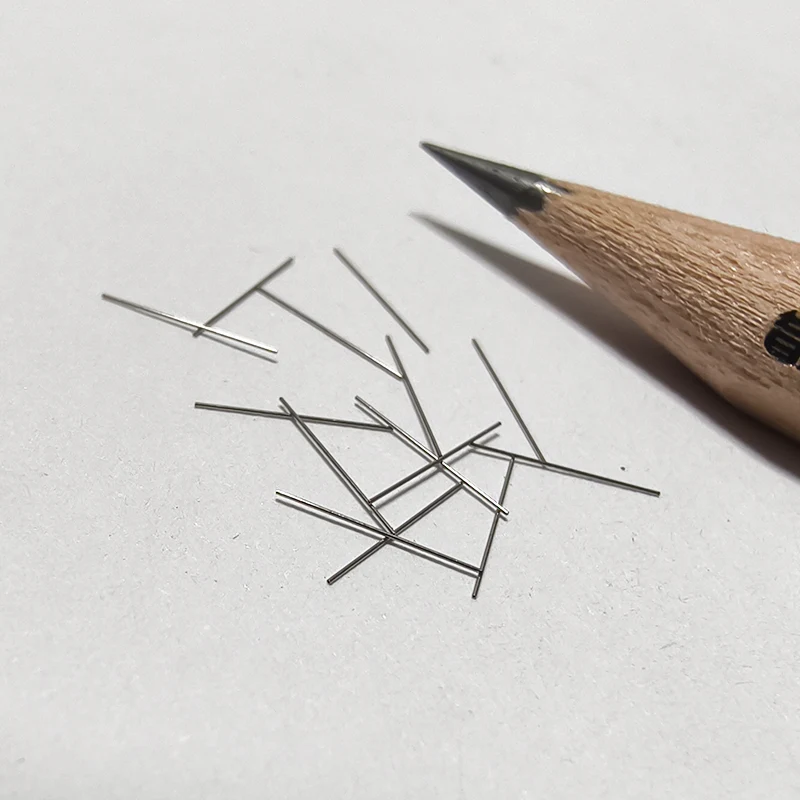

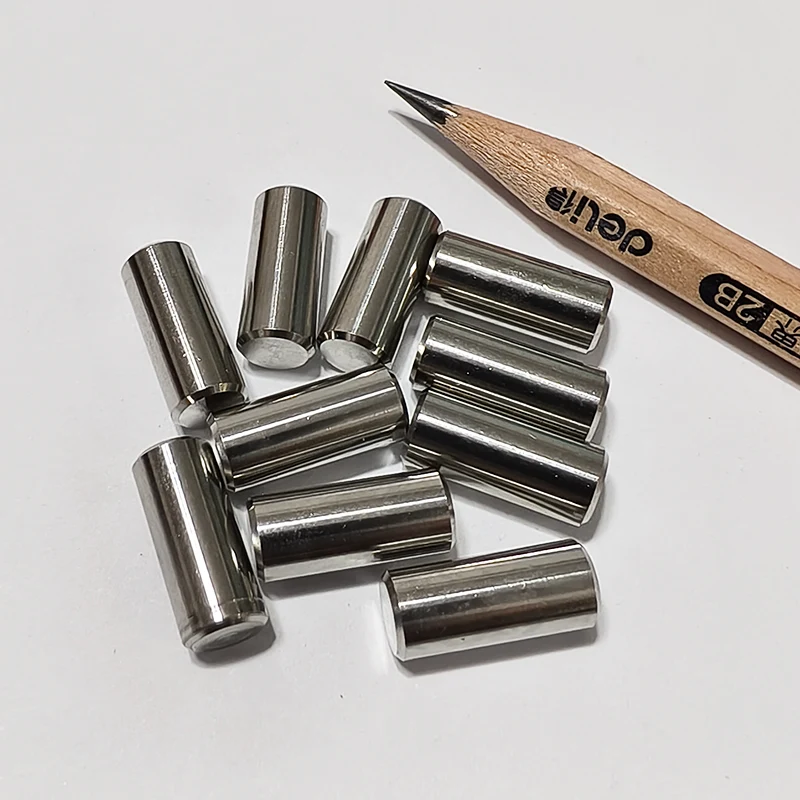

Nos services de traitement de meulage sans centre couvrent l'acier inoxydable 316L/304, l'alliage de titane TC4, l'alliage d'aluminium 7075/6061, l'acier à roulement GCr15 et d'autres matériaux, avec une capacité de fabrication couvrant les pièces cylindriques d'un diamètre de Φ3 à Φ150 mm, une capacité de production annuelle de 2 millions de pièces, répondant pleinement aux exigences strictes de diverses industries en matière de pièces de meulage de précision sans centre.

Paramètres techniques
