Micro-perçage laser

Sanluo Precision est un fabricant et fournisseur professionnel de micro-perçage laser en Chine, avec 18 ans d'expérience dans la technologie de traitement de micro-trous de précision, offrant à ses clients des services d'usinage par faisceau laser de haute qualité. Elle propose des services professionnels de micro-usinage de précision personnalisés pour les emballages électroniques, les cathéters médicaux, les dispositifs de filtrage et d'autres domaines, et prend en charge la personnalisation de pièces complexes et difficiles. Il réalise le traitement de précision de petits trous au niveau du micron, de trous profonds, de trous de forme spéciale et de trous matriciels, répondant pleinement aux exigences strictes de diverses industries en matière de micro-perçage laser.

envoyer une demande

Description du produit

Technologie de traitement des micro-trous

La technologie de micro-perçage laser adoptée par l'usine de traitement de Sanluo Precision utilise des faisceaux laser à haute énergie pour focaliser et percer des trous. Principe de perçage : Le laser chauffe instantanément le matériau jusqu'à son point d'ébullition, le matériau se vaporise pour former des trous et le gaz auxiliaire chasse le matériau fondu. Plage de diamètres de trou : φ10-500μm, diamètre minimum du trou φ5μm. Rapport profondeur-diamètre : ≥20 : 1, avantages significatifs dans le traitement des trous profonds. Différents types de trous : trous ronds, trous carrés, trous de forme spéciale, directement formés par laser. Qualité de la paroi du trou : conicité ≤2°, rondeur ≥95 %, rugosité de la surface de la paroi Ra0,5-2μm. Vitesse d'un seul trou : 0,01 à 1 seconde, haute efficacité dans le traitement par lots des trous du réseau. Matériaux applicables : métaux, céramiques, verre, plastiques, matériaux composites peuvent tous être percés.

Précision des stations

Précision dimensionnelle	DO	IDENTIFIANT	T（C）	DP	SH
unité: ±/mm	0.002	0.001	0.005	0.002	0.001
Précision géométrique	Rondeur	Coaxialité	Rectitude	Cylindricité	Concentricité
unité: ±/mm	0.002	0.006	0.002	0.005	0.002
Capacité de production	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces
Cycle de production	3-20 jours	3-20 jours	3-20 jours	3-20 jours	3-20 jours

Technologie de traitement des trous de précision

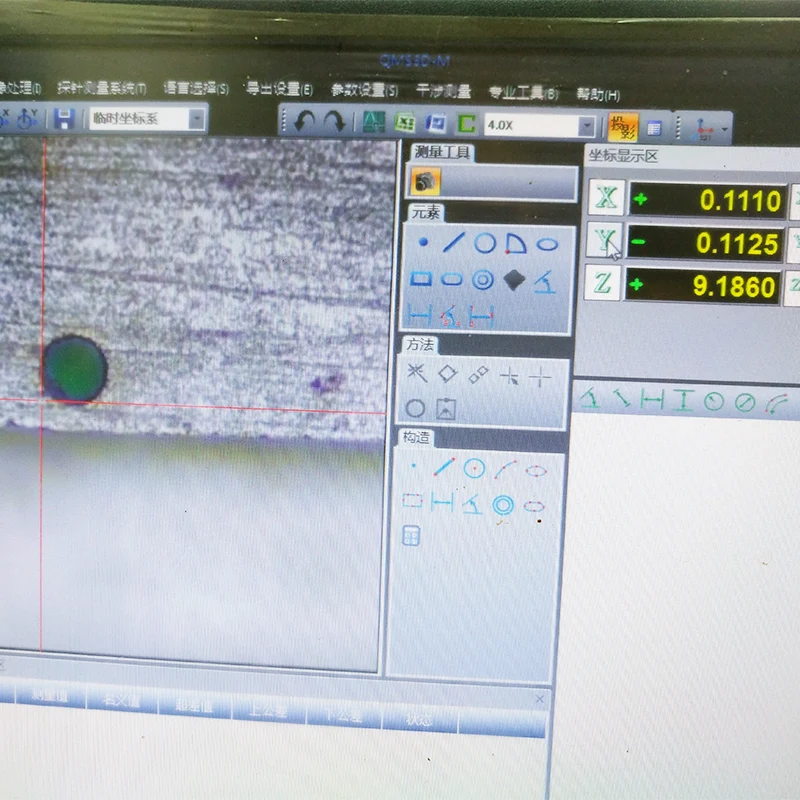

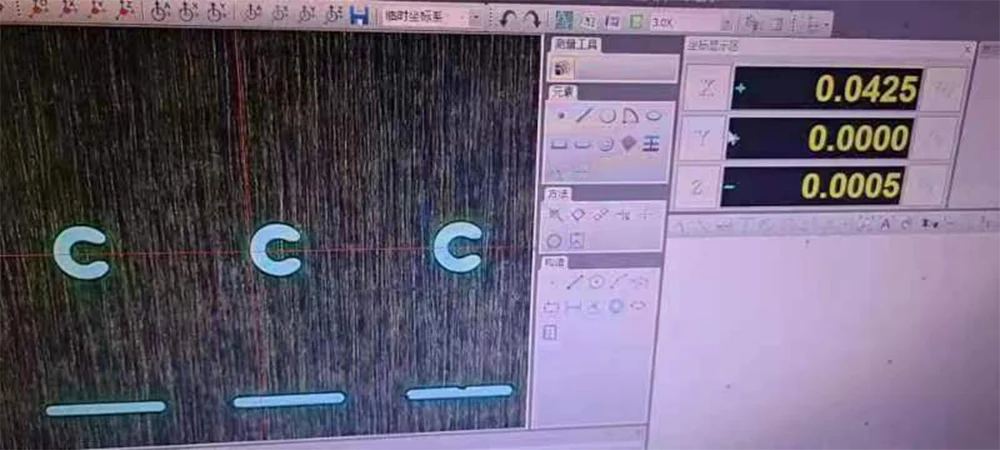

En tant que fabricant professionnel de micro-perçage laser, Sanluo Precision a affiné et optimisé le processus. Forage à impulsion unique : complété par une seule impulsion, vitesse rapide, adapté aux trous de φ<100 μm dans des matériaux minces. Forage multi-impulsions : superposition multi-impulsions, diamètre du trou φ100-300μm, profondeur 5 mm. Forage en spirale : balayage laser en spirale, grand diamètre de trou φ300-1000μm, grand rapport profondeur-diamètre. Processus de trou de manchon : percez d'abord un petit trou de guidage, puis percez un grand trou avec une haute précision. Contrôle des paramètres : contrôle précis de l'énergie d'impulsion, de la fréquence, de la quantité de défocalisation et de la pression d'air auxiliaire. Forage en réseau : positionnement CNC pour le perçage par lots, précision du pas de trou ± 5 μm, cohérence du diamètre du trou < 3 %. Détection en ligne : observation coaxiale CCD, télémétrie laser pour garantir la qualité.

Champs d'application

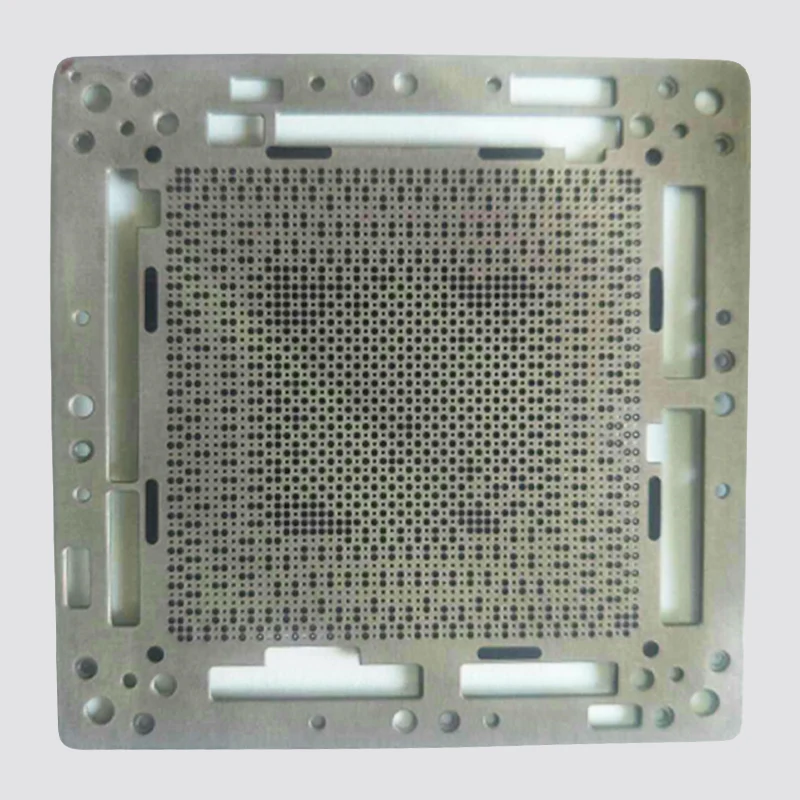

Le micro-perçage laser de Sanluo Precision est appliqué dans une variété de scénarios, tels que les trous de refroidissement par film des aubes de turbine de moteur, avec un diamètre de trou de φ0,3 à 1 mm, un angle d'inclinaison de 15° à 30° et des milliers de trous ; réseaux de trous de refroidissement de la sueur de tubes de flamme de chambre de combustion, avec un diamètre de trou de 0,2 à 0,5 mm et un pas de trou de 1 à 3 mm. Trous traversants de substrats céramiques pour emballages électroniques, d'un diamètre de trou de 50 à 300 μm, trous traversants métallisés ; micro-trous de substrats IC, avec un diamètre de φ20-100μm et un rapport profondeur-diamètre de 15:1. Trous latéraux des cathéters pour dispositifs médicaux, avec un diamètre de trou de 100 à 500 μm pour la libération du médicament ; trous de membrane des dialyseurs, avec un diamètre de trou de 10 à 50 μm et une distribution uniforme. Micro-trous de tamis filtrants en acier inoxydable pour dispositifs de filtration, avec un diamètre de trou de φ20-200μm et une densité de trous de 10-100 pcs/cm². Sanluo Precision a fourni des services personnalisés d'usinage par faisceau laser pour AVIC, Foxconn, Medtronic et d'autres entreprises, avec un volume de forage annuel de plus de 100 millions de trous, une qualité stable et une précision fiable.

Paramètres techniques de l'équipement de micro-perçage laser

Catégorie de paramètre	Détails des paramètres
Modèle d'équipement	Équipement de traitement de micro-trous laser ultrarapide à double station MiDril 40P
Positionnement de base	Traitement de micro-trous parallèles à double station efficace et de haute précision
Nombre d'axes et de stations	Traitement parallèle multi-axes, double broche et double station
Course (X1 /Y1 /Z1)	400 mm / 400 mm / 450 mm
Gamme de réalisation de trous	Φ0,005 mm ~ Φ1,5 mm (la plage de fabrication de trous du nouveau modèle est de Φ0,0025 mm ~ Φ2,5 mm)
Précision clé	Précision du diamètre du trou ±0,001 mm, rapport profondeur-diamètre ≥15:1
Qualité des surfaces	Rugosité de surface Ra 0,4 (Remarque : Ra0,2μm pour le nouveau modèle)
Technologie de base	La technologie de division de faisceau multicanal réalise une division de faisceau laser femtoseconde de haute puissance et un traitement asynchrone ; le module de balayage de faisceau indépendant prend en charge le traitement des microstructures complexes à surface courbe
Avantages essentiels	L'efficacité globale est améliorée de plus de 70 %, adaptée au traitement de haute qualité, précis et efficace des trous de film et des buses de carburant.
Applications typiques	Pièces de micro-perçage laser de précision, etc.

Catégorie de paramètre	Détails des paramètres
Modèle d'équipement	Équipement de formation de micro-trous de forme spéciale femtoseconde DS 5 axes (modèle spécifique/)
Positionnement de base	Traitement de précision des dommages non thermiques de nouveaux matériaux complexes (tels que les composites à matrice céramique)
Nombre d'axes	5 axes
Paramètres laser	Laser femtoseconde avec une largeur d'impulsion aussi étroite que 80 fs, diamètre de spot focalisé seulement φ5μm
Précision clé	L'écart de position du trou de traitement est contrôlé de manière stable à ± 2 μm
Fonction intelligente	Équipé de la fonction « compensation intelligente », qui peut détecter automatiquement le coefficient de dilatation thermique du matériau et ajuster le chemin de traitement en temps réel avant le traitement
Avantages essentiels	Zone affectée thermiquement extrêmement petite, capable de traiter les composites à matrice céramique sans se fissurer ; un réglage intelligent garantit une haute précision
Applications typiques	Pièces de micro-perçage laser de précision, etc.
