Découpe micro-laser

Sanluo Precision est un fabricant et fournisseur professionnel de micro-découpe laser en Chine, une entreprise nationale spécialisée dans le traitement de micro-découpe de précision, offrant à ses clients des services d'usinage par faisceau laser de haute qualité. La société propose des services professionnels personnalisés d'usinage par faisceau laser pour des secteurs tels que les appareils électroniques, les machines de précision, les implants médicaux et l'aérospatiale, et prend en charge la personnalisation de pièces complexes et difficiles à traiter. Nous réalisons une découpe de précision sans contact de contours à parois minces, minuscules et complexes, répondant pleinement aux exigences strictes de diverses industries en matière de découpe micro laser.

envoyer une demande

Description du produit

Technologie de micro-coupe

La technologie de découpe micro-laser adoptée par l'usine de traitement de Sanluo Precision utilise des faisceaux laser à haute énergie pour découper de minuscules pièces. Principe de découpe : le faisceau laser focalisé balaie le long d'une trajectoire définie, fondant et vaporisant instantanément le matériau pour former des joints de découpe. Traitement sans contact : Le laser n'a aucun contact physique avec la pièce et ne provoque aucune contrainte mécanique, ce qui convient aux matériaux fragiles et aux pièces à parois minces. Zone affectée par la chaleur : <20 μm, avec une déformation minimale du matériau, applicable aux matériaux sensibles à la chaleur.

Précision du poste de travail

Précision dimensionnelle	DO	IDENTIFIANT	T（C）	DP	R
unité: ±/mm	0.002	0.002	0.002	0.002	0.002
Précision géométrique	rondeur	coaxialité	rectitude	cylindricité	tolérance de profil
unité: ±/mm	0.002	0.005	0.002	0.008	0.002
capacité de production	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces
cycle de production	3-20 jours	3-20 jours	3-20 jours	3-20 jours	3-20 jours

Optimisation du processus de découpe

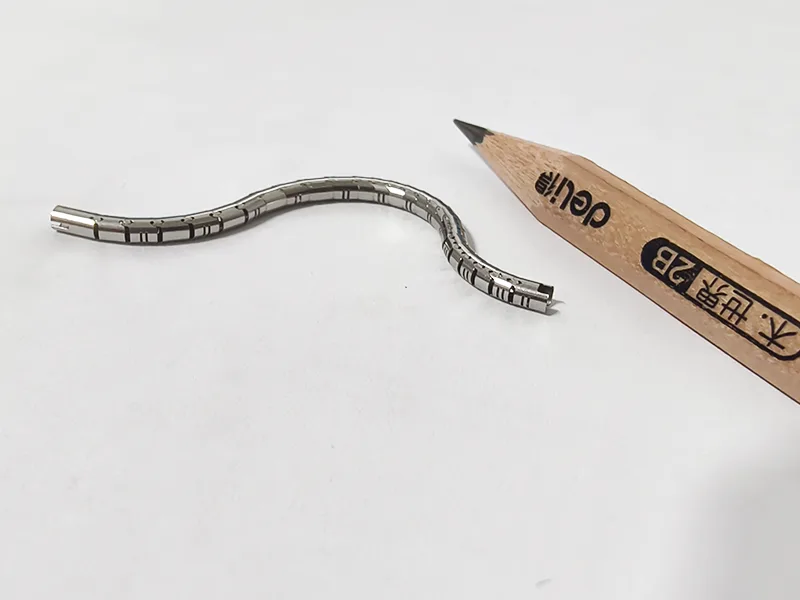

En tant que fabricant professionnel de micro-découpe laser, Sanluo Precision a affiné et optimisé ses techniques de traitement. L'azote est utilisé comme gaz de protection pour empêcher l'oxydation, garantissant ainsi des bords de coupe plats et lisses ; de l'oxygène est appliqué pour soutenir la combustion afin d'accélérer la vitesse de coupe ; l'air comprimé est une option économique et pratique. La découpe multi-passes est adoptée : découpe grossière pour une pénétration rapide et découpe de finition pour garantir la précision et améliorer la qualité de la surface. Reconnaissance de profil : le positionnement visuel CCD identifie automatiquement la position de la pièce et compense les écarts avec une précision de ± 2 μm. Nous proposons une découpe de forme spéciale de tôles d'acier à ressort, une découpe laser de stents coronariens pour implants médicaux (paroi du tube 50 ～ 100 μm, largeur de rainure 30 ～ 80 μm, sans bavure) et une découpe laser de fils de guidage en alliage nickel-titane. Pour l'industrie aérospatiale, nous réalisons la découpe de tôles fines en alliage de titane (épaisseur 0,1 - 1 mm) avec des arêtes de coupe verticales sans scories, ainsi que la découpe de structures en nid d'abeille. Sanluo Precision a fourni des services personnalisés d'usinage par faisceau laser à des entreprises telles que Foxconn, BYD, MicroPort Medical et AVIC, traitant 2 millions de pièces par an avec une qualité stable et une livraison dans les délais.

Paramètres techniques de l'équipement

Catégorie de paramètre	Détails des paramètres
Composition du système	Combinaison de GFF2101F (tête de découpe laser 3D à mise au point automatique) et GF102 (sous-système d'interpolation de petits contours robotisés)
Positionnement de base	Pour la découpe de haute précision de petits contours 3D, tels que de minuscules parties de dispositifs implantables comme les stimulateurs cardiaques
Numéro d'axe	Système robot multi-axes (intégré à la tête de coupe à 3 axes)
Performance de mise au point	Plage de mise au point automatique GF101F -5 mm ~ +5 mm, précision de mise au point 0,05 mm
Précision de coupe	La combinaison permet une découpe de contour de très haute précision (par exemple, précision jusqu'à ± 0,003 mm lors de la découpe d'un cercle de 1 mm de diamètre).
Précision du sous-système	Précision de positionnement répétée GF102 ± 0,0005 mm, précision de positionnement ± 0,001 mm
Avantages principaux	L'intégration du robot offre une liberté de mouvement extrêmement élevée (adaptée au traitement de chemins 3D complexes) ; la fonction de mise au point automatique s'adapte au traitement de matériaux de différentes épaisseurs
Application typique	composants de découpe micro laser de précision, etc.

Catégorie de paramètre	Détails des paramètres
Modèle d'équipement	Machine de découpe laser femtoseconde ultra-rapide YAC-FSLLC300
Positionnement de base	Spécialisé pour le micro-traitement laser de tubes de précision à parois minces tels que les stents médicaux
Numéro d'axe	Mouvement sur 4 axes : axe X (linéaire), axe Z (linéaire), axe θ (rotatif)
Précision des clés	Largeur de trait de coupe : 15-25 μm ; Précision de positionnement sur l'axe X : ±0,1 μm ; Précision de positionnement répété sur l'axe X : ±0,2 μm
Système de mouvement	Vitesse de course maximale sur l'axe X 500 mm/s
Adaptabilité des matériaux	Prend en charge le 316L, le Nitinol (Ni-Ti), le L605, les métaux dégradables (Mg, Zn) et les matériaux polymères (PLA, PLLA), etc.
Laser	Laser femtoseconde, infrarouge en option (1 030-1 070 nm) ou lumière verte (532 nm), avec puissance en option de 10 W/16 W/20 W
Application typique	composants de découpe micro laser de précision, etc.
