Usinage de précision extrême

Sanluo Precision est l'un des principaux fabricants et fournisseurs d'usinage d'extrême précision en Chine. Elle se spécialise dans la technologie de traitement d’extrême précision et fournit des services de premier ordre à ses clients. Elle propose des services professionnels d'usinage de haute précision personnalisés pour des secteurs tels que la recherche de pointe, l'optique de précision, les équipements semi-conducteurs et l'ingénierie aérospatiale, prenant en charge la personnalisation de pièces complexes et difficiles. Il défie les limites physiques de la précision du traitement pour obtenir une fabrication d'ultra-précision au niveau du micronanomètre, répondant pleinement aux exigences strictes du secteur technologique de pointe pour un usinage d'extrême précision.

envoyer une demande

Description du produit

Capacités de précision extrême

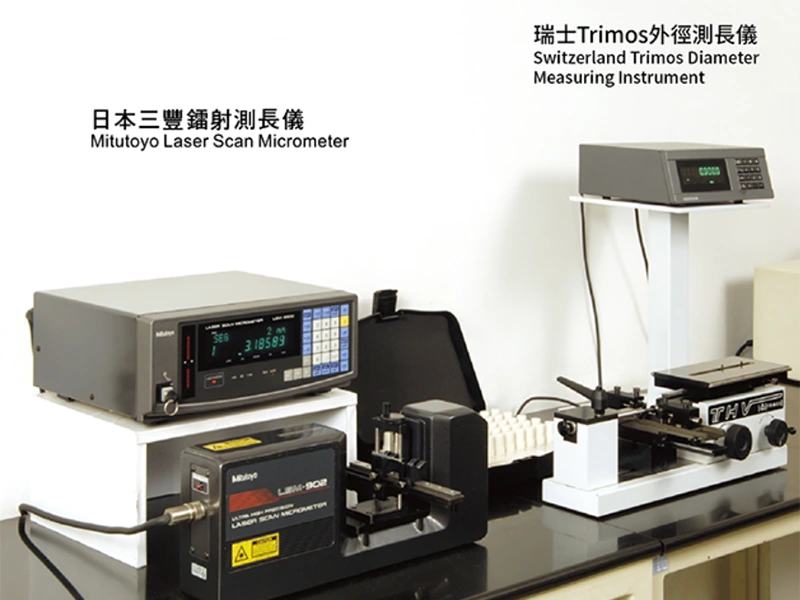

L'usine Sanluo Precision réalise un usinage de précision extrême : précision dimensionnelle (niveau submicronique ±0,0005 - 0,001 mm, précision de polissage spéciale, niveau nanométrique ±50 - 500 nm approchant la limite physique) ; précision de position (rondeur 0,0001 - 0,0005 mm, planéité 0,0002 - 0,001 mm) ; qualité de surface (super polissage miroir Ra < 0,005 μm, douceur au niveau atomique, valeur PV < 50 nm) ; précision de positionnement (±0,0001 mm, précision de positionnement répétée ±50 nm, précision d'angle ±0,5″) ; mesure nanométrique (interféromètre laser ± 10 nm, microscope à force atomique AFM 1 nm, microscope à effet tunnel STM 0,1 nm).

Précision du poste de travail

précision dimensionnelle	DO	IDENTIFIANT	T（C）	DP	SH
unité: ±/mm	0.001	0.001	0.001	0.001	0.001
Précision géométrique	rondeur	coaxialité	rectitude	cylindricité	concentricité
unité: ±/mm	0.001	0.002	0.001	0.002	0.001
capacité de production	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces
cycle de production	3-20 jours	3-20 jours	3-20 jours	3-20 jours	3-20 jours

Contrôle environnemental extrême

En tant que fabricant professionnel d'usinage d'extrême précision, Extreme Environmental Control : Salles ultra-propres de classe 1-10 (contrôle des particules < 10 particules/m³) ; température et humidité constantes (température 20 ± 0,02°C, humidité 50 ± 0,5 %) ; plateforme d'isolation active des vibrations (contrôle à 6 degrés de liberté, vibration < 0,01 μm, efficacité d'isolation des vibrations > 99 %) ; chambres à vide (degré de vide 10^-6 - 10^-8 Pa, efficacité du blindage électromagnétique > 80 dB, protection par gaz inerte contre l'oxydation). Domaines d'application : fabrication de semi-conducteurs (aberration d'onde de l'objectif de projection des machines de photolithographie < 5 nm RMS, précision de la position du support de plaquette ± 10 nm), optique de précision (planéité du miroir réfléchissant de détection d'ondes gravitationnelles 0,0001 mm Ra < 0,5 nm, précision de la forme de la surface du miroir principal du télescope astronomique λ/100), ingénierie aérospatiale (degré de dérive sphérique du gyroscope de navigation inertielle 0,0001 mm < 0,001°/h), informatique quantique (précision graphique de la puce quantique supraconductrice ± 10 nm, stabilité de fréquence de la cavité optique de l'horloge atomique 10^-16). Sanluo Precision Company a fourni des services personnalisés d'usinage de précision extrême pour Intel, TSMC, Huawei, MIT, l'Université Tsinghua, etc., dépassant les limites de traitement pour servir la fabrication de précision.

Paramètres techniques de l'équipement

Catégories de paramètres	Détails des paramètres
Modèle d'équipement	ShapeSmart NP50
Positionnement de base	Matériaux de barres non cylindriques, meulage précis de formes complexes (telles que les surfaces planes, les hexagones et les filetages)
Nombre d'axes CNC	/
Capacité de broyage	La plage de diamètres de meulage va de Ø0,025 à 20 mm et le rapport d'aspect inégalé peut atteindre 400 fois.
Précision critique	La taille peut être contrôlée à 0,001 mm près pendant la production.
Fonction principale	Serrage unique pour un usinage d'ébauche complet, y compris les étapes, la rectification conique et radiale ; technologie brevetée de décapage et de meulage
Automation	La mise en place de la machine est simple et rapide (environ 10 minutes), et un système de chargement et déchargement automatique est également disponible en option.
Applications typiques	composants de précision usinage de précision extrême

Catégories de paramètres	Détails des paramètres
Modèle d'équipement	MILL P 500 VHP (Très Haute Précision)
Positionnement de base	Micro-traitement et finition de surface semblable à un miroir
Nombre d'axes	/
Système d'axe principal	Équipé d'une broche Step-Tec 42 000 tr/min et d'une interface HSK-E40 haute rigidité
Caractéristiques structurelles	Structure symétrique à haute stabilité thermique et lit en béton polymère, supprimant efficacement la dérive de température et la déformation structurelle
Précision des clés	Stabilité de traitement et précision reproductible ± 2 µm
Système de contrôle numérique	Peut être équipé du système Heidenhain TNC 640 ou Siemens Sinumerik
Avantages principaux	Lors d'une découpe à grande vitesse et à faibles vibrations, il peut obtenir une excellente qualité de surface et la pièce de démonstration peut atteindre un effet miroir.
Applications typiques	composants de précision usinage de précision extrême
