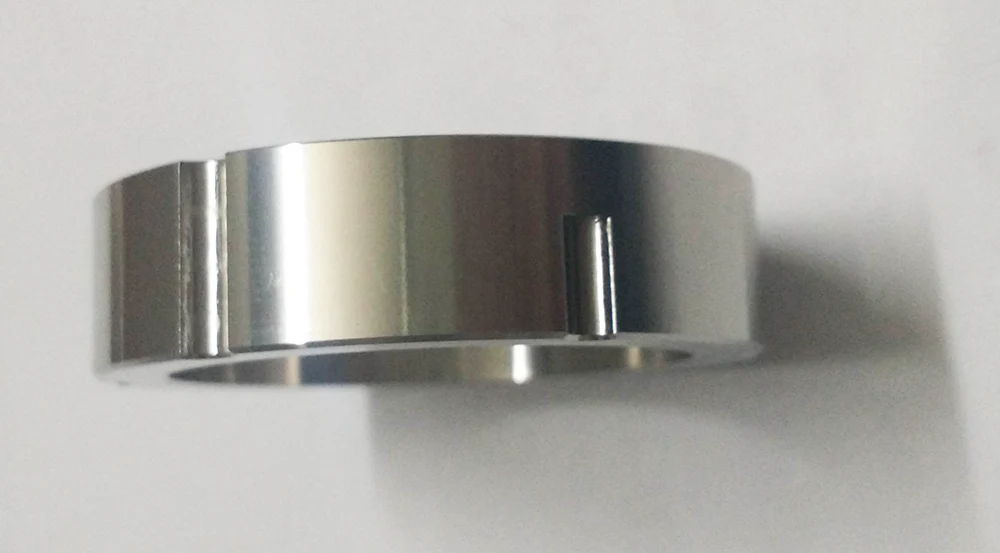

Usinage CNC de haute précision

Sanluo Precision est un fabricant et fournisseur professionnel d'usinage CNC de haute précision en Chine, avec 18 ans d'accumulation technique dans le domaine de la fabrication de précision au micron, offrant aux clients des services d'usinage de haute précision de haute qualité. Nous fournissons des services professionnels d'usinage de haute précision personnalisés pour l'aérospatiale, les instruments de précision, les dispositifs médicaux, les équipements semi-conducteurs et d'autres industries, et prenons en charge la personnalisation de pièces complexes et difficiles. Nous pouvons réaliser une production en série de pièces complexes avec un niveau de précision IT1-IT6, répondant pleinement aux exigences strictes de l'industrie manufacturière haut de gamme pour l'usinage CNC de haute précision.

envoyer une demande

Description du produit

Capacité d'usinage de haute précision

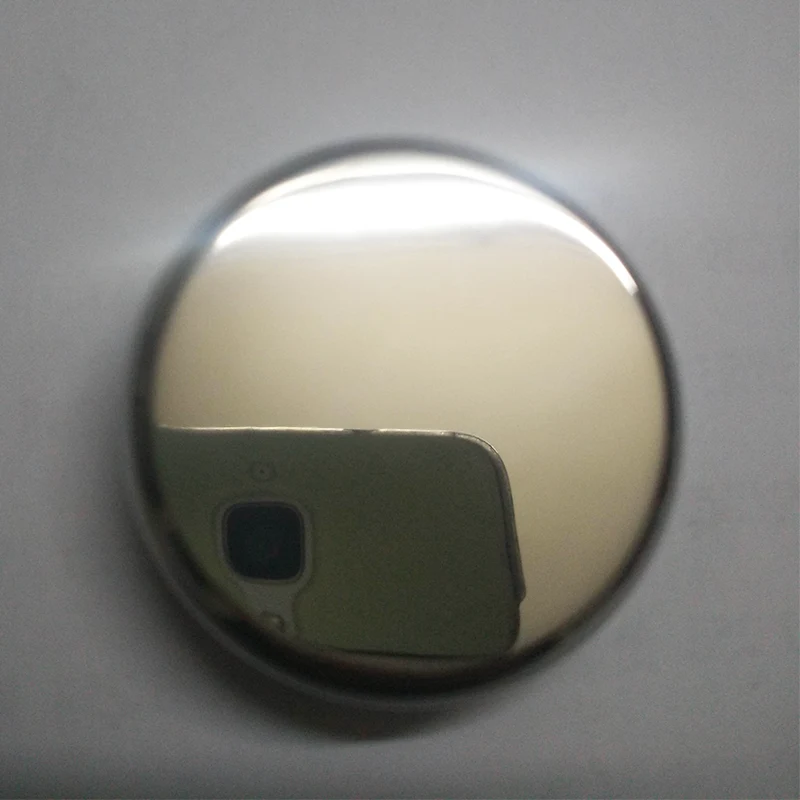

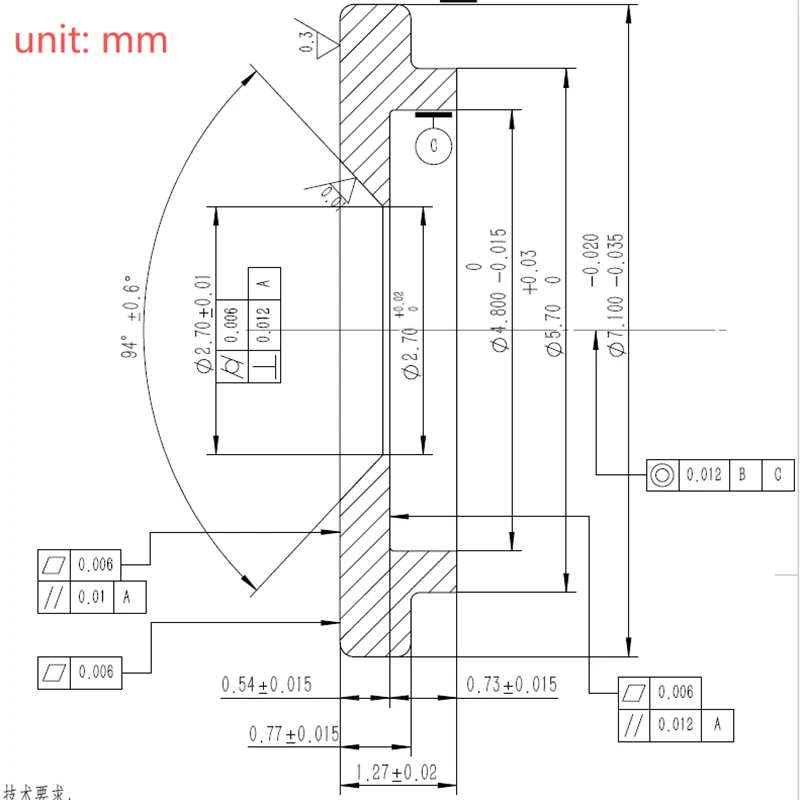

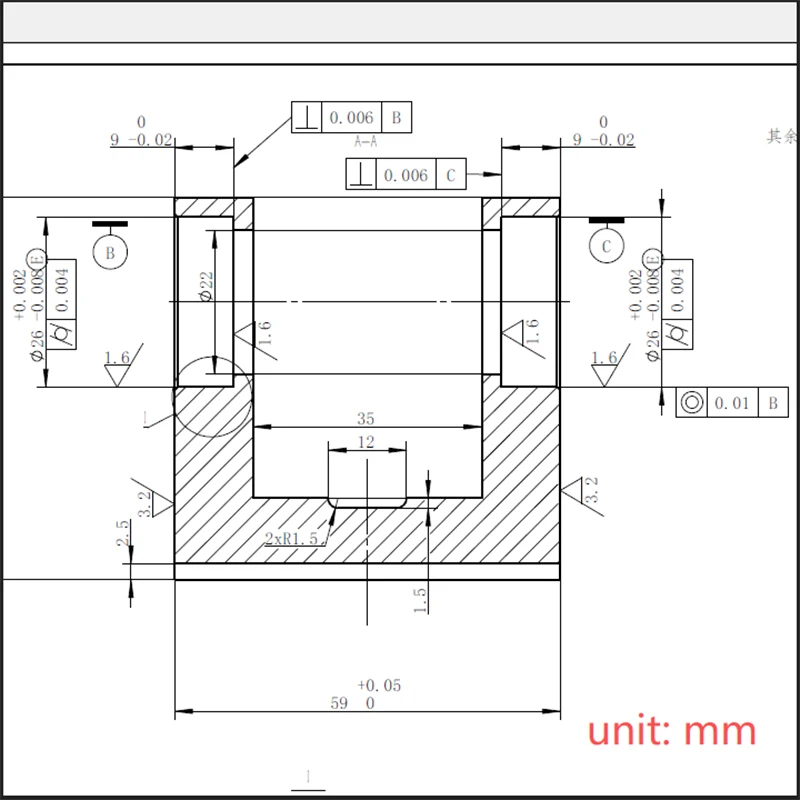

L'usinage CNC de haute précision de Sanluo Precision présente une précision extrêmement élevée : précision dimensionnelle (tolérance de diamètre ±0,001-0,005 mm, tolérance de longueur ±0,003-0,008 mm, tolérance de distance de trou ±0,001 mm, précision d'ajustement de qualité H2/H3, atteignant la qualité IT2/IT3) ; précision géométrique (rondeur 0,001-0,003 mm, cylindricité 0,001-0,005 mm, concentricité 0,002-0,005 mm, planéité 0,0005-0,008 mm, perpendiculaire 0,002-0,01 mm, parallélisme 0,002-0,01 mm, faux-rond 0,002-0,015 mm) ; qualité de surface (rugosité de surface Ra0,1-0,8 μm, usinage de précision Ra0,2 μm, usinage d'ultra-précision Ra0,05-0,1 μm proche de la qualité optique) ; répétabilité (cohérence dimensionnelle de la production de masse ±0,002 mm, CPK≥2,0, capacité sigma 6σ, indice de capacité de processus PPK≥1,67).

Précision du poste de travail

précision dimensionnelle	L(X)	WYOMING)	H（Z）	SH	Logiciel
unité: ±/mm	0.001	0.0005	0.0001	0.002	0.002
Précision géométrique	platitude	parallélisme	perpendicularité	rugosité	symétrie
unité: ±/mm	0.0003	0.001	0.001	Ra0,05	0.001
capacité de production	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces
cycle de production	3-20 jours	3-20 jours	3-20 jours	3-20 jours	3-20 jours

Contrôle de processus de haute précision

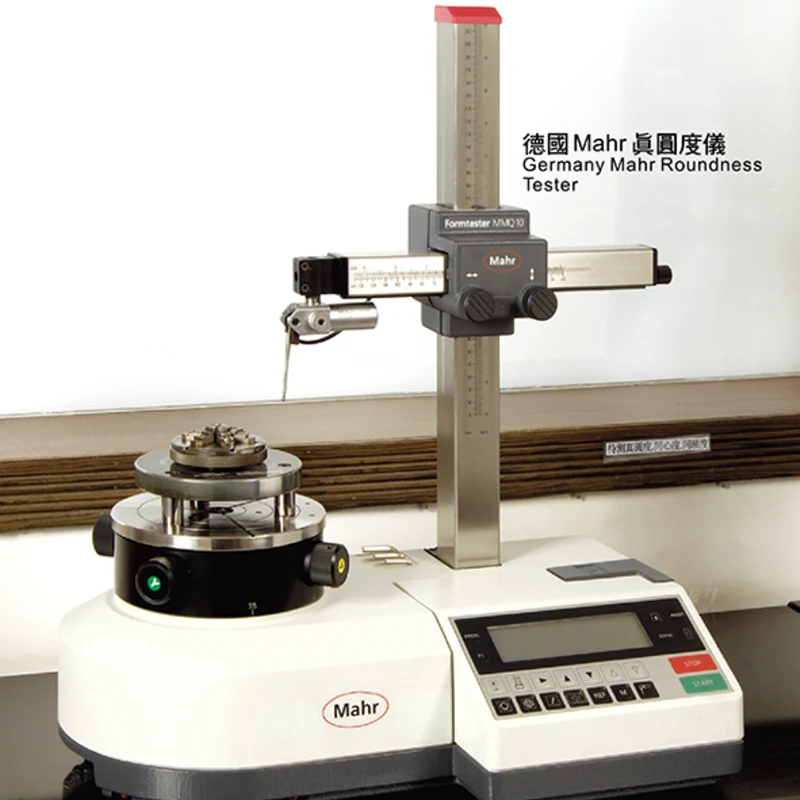

En tant que fabricant professionnel d'usinage CNC de haute précision, Sanluo Precision met en œuvre un contrôle strict des processus : la conception du processus optimise le parcours du processus avec une analyse par éléments finis FEA ; La programmation CAM utilise des logiciels tels que UG NX et PowerMill avec une précision de trajectoire d'outil de 0,0005 mm ; paramètres de coupe (profondeur de coupe finale 0,01-0,05 mm, vitesse d'avance 0,005-0,03 mm/r, vitesse 3 000-10 000 tr/min) ; Inspection CMM à 100 % pour le premier article, surveillance SPC en temps réel en cours, CPK≥2.0 ; gestion précise de la durée de vie de l'outil, précision de l'outil ±0,0005 mm. Domaines d'application : superalliage à base de nickel de broche moteur (rondeur 0,002 mm, équilibre dynamique de qualité G0,4), instruments de précision (rond de broche optique 0,001 mm, surface Ra0,05 μm), dispositifs médicaux (précision TC4 en alliage de titane ± 0,002 mm, durée de vie en fatigue > 10 millions de fois), équipements semi-conducteurs (planéité du robot de transfert de tranches 0,002 mm). Nous avons fourni des services d'usinage CNC personnalisés de haute précision à Foxconn, Zeiss, Medtronic, Huawei et d'autres entreprises, avec une production annuelle de 800 000 pièces et un taux de qualification de 99,95 %.

Paramètres techniques de l'équipement

Catégorie de paramètre	Détails des paramètres
Modèle d'équipement	UVM-450D(H)
Marque / Origine	TOSHIBA (Japon)
Positionnement de base	Usinage ultra-précis au niveau nanométrique
Numéro d'axe	/
Système de broche	Équipé d'une broche aérostatique pour obtenir une précision de rotation ultra-élevée
Alimentation et mesure	Précision de la structure d'alimentation jusqu'à 0,01 µm, équipée d'une échelle de grille linéaire avec une résolution jusqu'à 0,002 µm
Technologie d'entraînement	Adopter un rail de guidage linéaire de haute précision et une technologie de contrôle d'entraînement de moteur linéaire
Gamme d'usinage	Course de l'axe X/Y/Z : 450 mm/450 mm/250 mm ; Surface de la table de travail : 500×500 mm
Système CNC	FANUC série 30i-modèle B
Application typique	Accessoires optiques, pièces liées aux semi-conducteurs, moules de plaque de guidage de lumière pour écrans LCD petits et moyens et autres usinages CNC de haute précision

Catégorie de paramètre	Détails des paramètres
Modèle d'équipement	MMC600-900
Positionnement de base	Usinage vertical de très haute précision, qualité de surface de qualité optique
Numéro d'axe	3 axes (peut être étendu à 4 axes en ajoutant l'axe Y, l'axe A ou l'axe C)
Technologie du lit	Base en granit avec système d'isolation passive des vibrations
Précision des clés	Planéité 0,1 μm (dans un diamètre de 100 mm), rugosité de surface Ra 2 nm
Avantage de base	Permet d'obtenir une qualité de surface de qualité optique sur une variété de matériaux en utilisant des outils diamantés.
Application typique	Usinage CNC de haute précision de composants optiques et mécaniques de précision
