Usinage haute tolérance

Technologie Haute Tolérance

L'usinage haute tolérance de Sanluo Precision permet un contrôle précis des qualités à haute tolérance : tolérance de qualité IT2 ± 0,001 à 0,004 mm (convient pour un ajustement de haute précision), tolérance de qualité IT3 ± 0,001 à 0,006 mm (convient pour un ajustement de précision), tolérance de qualité IT4 ± 0,002 à 0,01 mm (convient aux pièces de précision générales), tolérance de qualité IT5 ± 0,003 à 0,015 mm (convient à une précision ordinaire). pièces). Les types d'ajustement incluent : ajustement à dégagement H7/h6 avec jeu de 0,002 à 0,015 mm, ajustement de transition H7/k6 avec positionnement précis, ajustement serré H7/p6 avec interférence de 0,005 à 0,025 mm. Gamme de tailles : diamètre φ0,03-800 mm, longueur ≤2000 mm, ouverture φ0,02-500 mm. La surépaisseur d'usinage est progressive par couches : ébauche 0,02-0,05 mm, semi-finition 0,05-0,1 mm, finition 0,001-0,003 mm, meulage 0,001-0,005 mm.

Champs d'application étendus

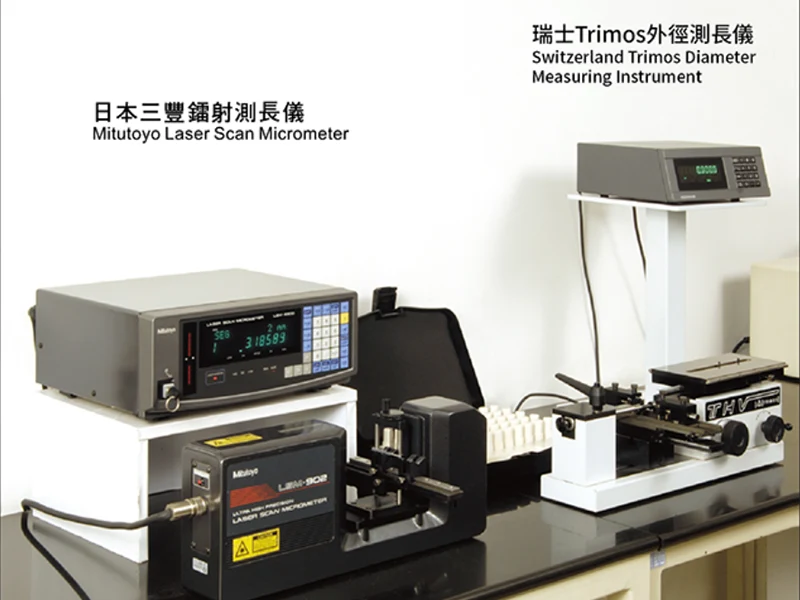

En tant qu'usine de transformation professionnelle d'usinage à haute tolérance, Sanluo Precision est équipée d'équipements de test de précision : outils de mesure généraux tels qu'un instrument laser/micromètre/micromètre ultra-précision/micromètre interne/pied à coulisse, outils de mesure spéciaux tels qu'une jauge de limite lisse/jauge annulaire, CMM avec une précision de 0,002 mm, un compteur d'arrondi avec une précision de 0,0005 mm. Adoptez le contrôle de processus SPC, la carte de contrôle XR, CPK≥1,33 pour la qualification, inspection à 100 % des dimensions clés. Domaines d'application : industrie automobile (alésage du cylindre du bloc moteur de qualité IT7 ± 0,008 mm, tourillon principal de vilebrequin de qualité IT6 ± 0,005 mm, tolérance de profil de dent d'arbre d'engrenage de boîte de vitesses de qualité IT6), machines de précision (tolérance de pas d'engrenage planétaire de réducteur ± 0,01 mm, précision du pas de vis à billes de qualité IT5), fabrication de moules (tolérance de noyau de moule d'injection ± 0,01 mm, pilier de guidage de moule d'estampage et ajustement de bague H7/h6), système hydraulique (piston de pompe hydraulique de qualité IT6). ±0,004 mm, jeu d'ajustement du piston de vérin hydraulique de qualité IT7 0,02-0,05 mm). Nous avons fourni des services d'usinage personnalisés de haute précision à FAW, Dongfeng, Weichai, Fast, XCMG, Zoomlion et d'autres entreprises, avec une production annuelle de 3 millions de pièces à haute tolérance et un taux de qualification de tolérance de 99,5 %.

Paramètres techniques de l'équipement
