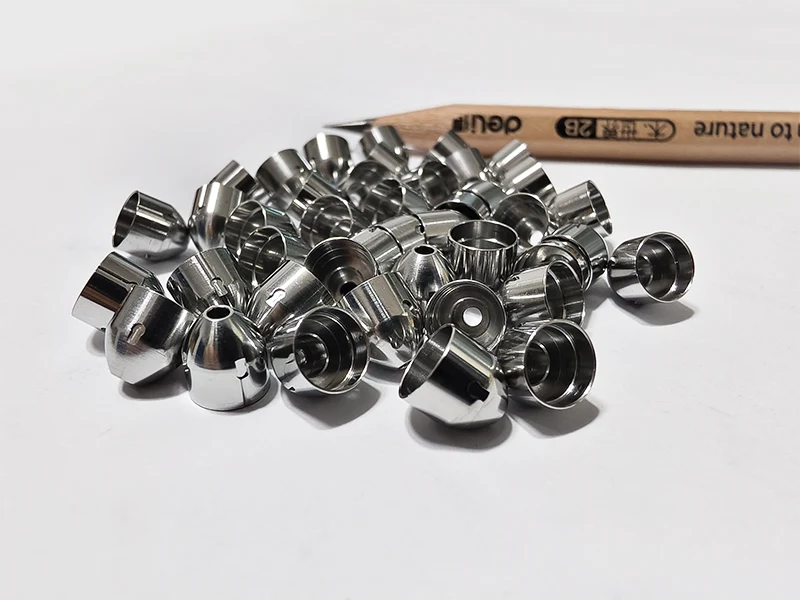

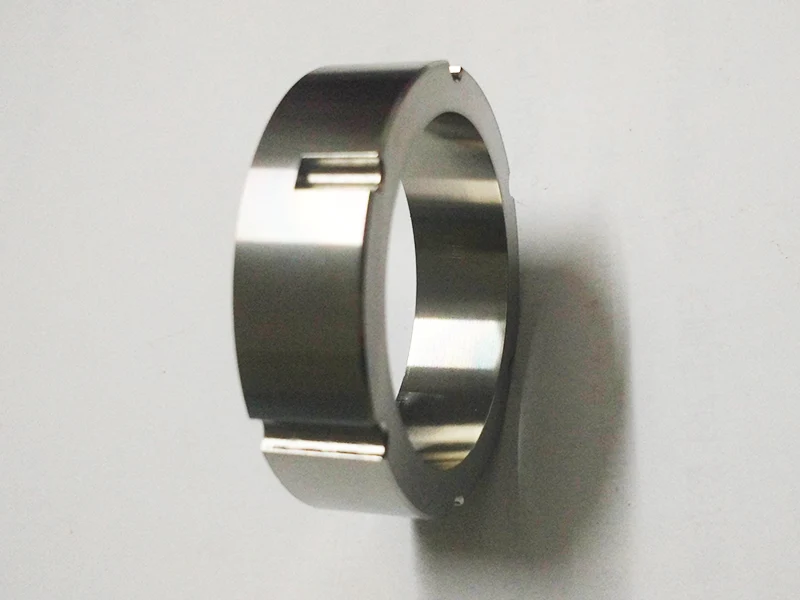

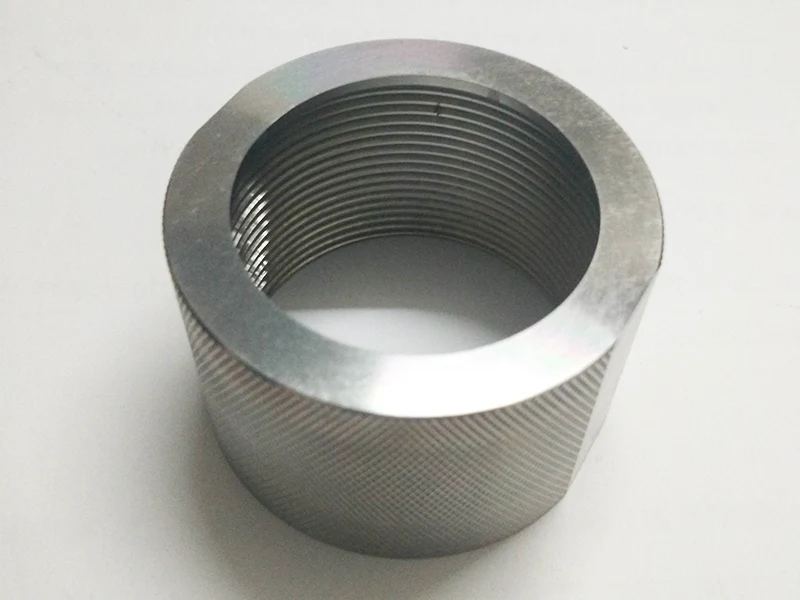

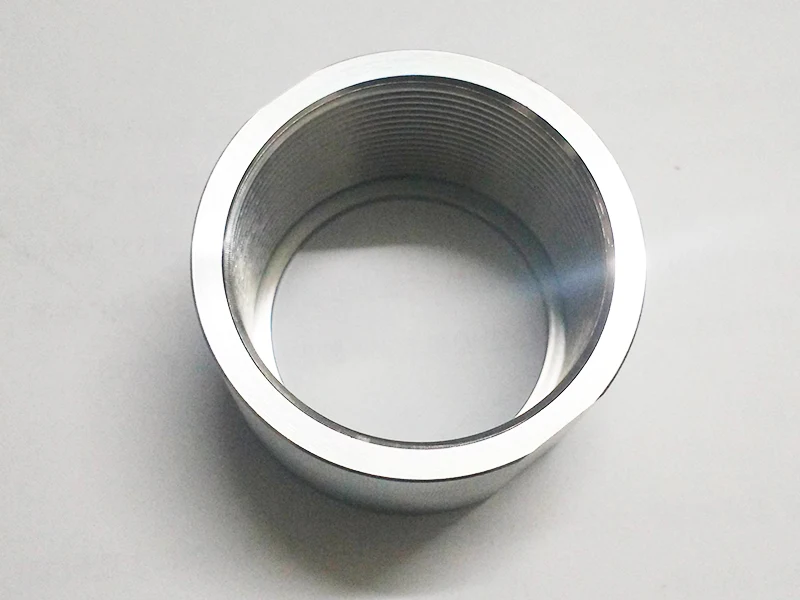

Pièces de tour à métaux

Tournage de différents métaux

L'usine de traitement de Sanluo Precision maîtrise diverses technologies de traitement de pièces de tours à métaux : tournage en acier au carbone (acier 45# trempé et revenu à HRC25-30, vitesse de coupe 80-150 m/min, vitesse d'avance 0,1-0,3 mm/r, surface Ra1,6-3,2 μm ; acier trempé HRC50-60, utilisant des outils en carbure cémenté ou des outils CBN, vitesse de coupe 30-80 m/min, précision ±0,02 mm), tournage de l'acier inoxydable (acier inoxydable 304 à haute ténacité, vitesse de coupe 60-100 m/min, outils tranchants avec refroidissement suffisant pour empêcher le durcissement ; 316L de qualité médicale avec Ra0,8 μm, sans bavures et sans rayures), tournage en alliage d'aluminium (alliage d'aluminium 6061 avec vitesse de coupe 200-500 m/min, traitement à grande vitesse avec élimination en douceur des copeaux, surface Ra0,4-0,8 μm ; Alliage d'aluminium 7075 à haute résistance avec une précision de traitement de ±0,01 mm pour les pièces aérospatiales), tournage en alliage de cuivre (laiton H62 avec une bonne plasticité, vitesse de coupe 150-300 m/min, surface Ra0,8 μm ; cuivre rouge avec une bonne conductivité électrique pour les pièces électroniques).

Précision des stations

Champs d'application étendus

En tant que fabricant professionnel d'usinage de tours CNC, Sanluo Precision possède une riche expérience dans le traitement de pièces de tours à métaux de précision. Les domaines d'application comprennent : la fabrication de machines (arbres d'engrenages de réduction en 40Cr trempés et revenus à HRC28-32, précision du profil des dents de qualité IT6 ; pistons de pompe hydraulique en acier inoxydable avec surface Ra0,4 μm et précision de diamètre ±0,005 mm), l'industrie automobile (fusées de direction en fonte ductile avec traitement de surface après usinage ; arbres de transmission en acier 45# trempé et revenu avec un équilibrage dynamique de qualité G2,5), équipements électriques. (arbres principaux de turbine à vapeur en pièces forgées 42CrMo avec détection de défauts par ultrasons et surface Ra0,8μm ; rotors de générateur en acier électrique avec concentricité 0,02 mm), pétrochimie (arbres de pompe en acier inoxydable 316L avec résistance à la corrosion et surface lisse ; tiges de vannes en acier inoxydable 2Cr13 trempé à HRC40-45 avec résistance à l'usure). Nous fournissons des services professionnels personnalisés de pièces de tours à métaux pour les clients mondiaux.

Paramètres techniques
