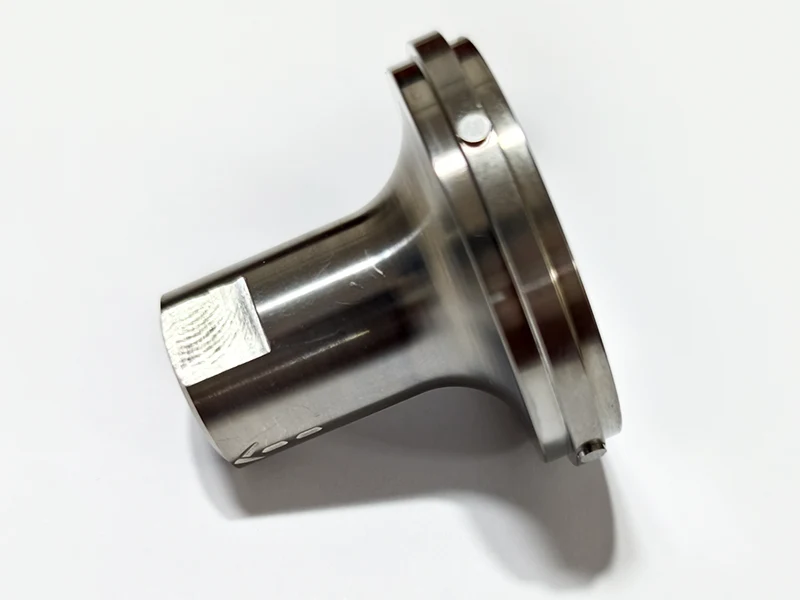

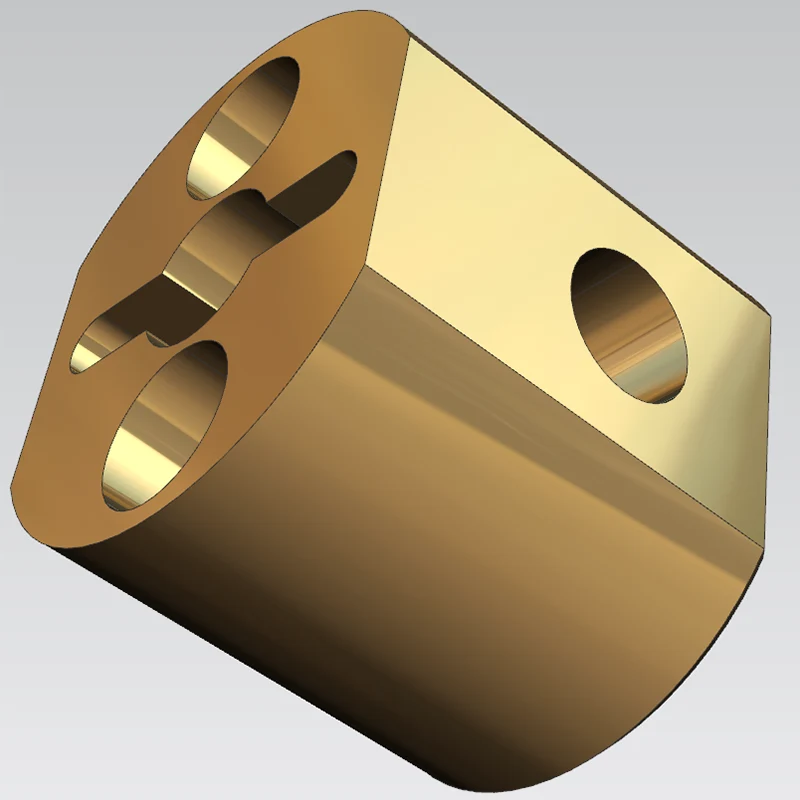

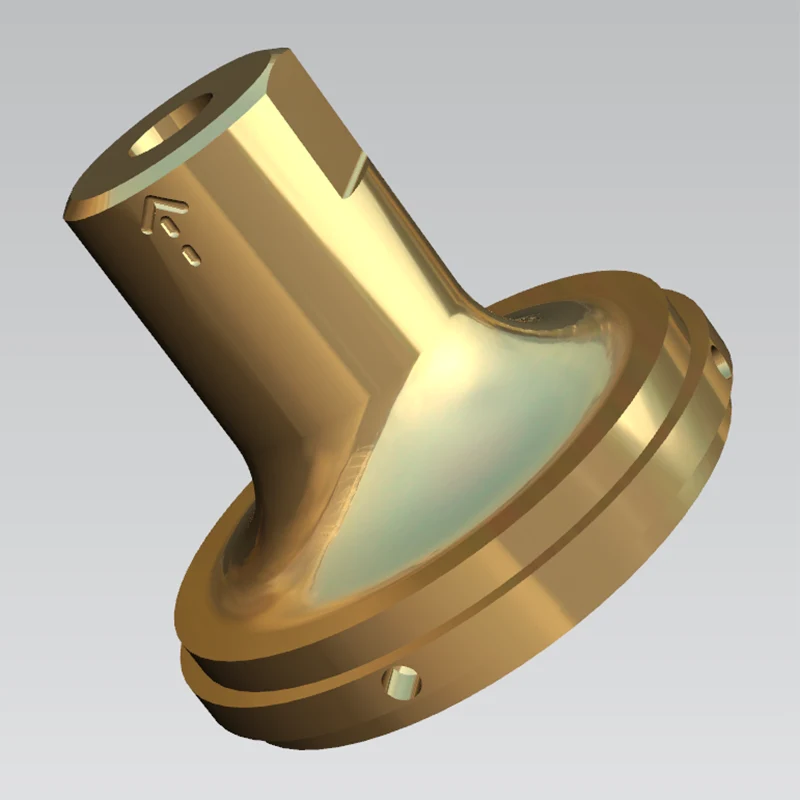

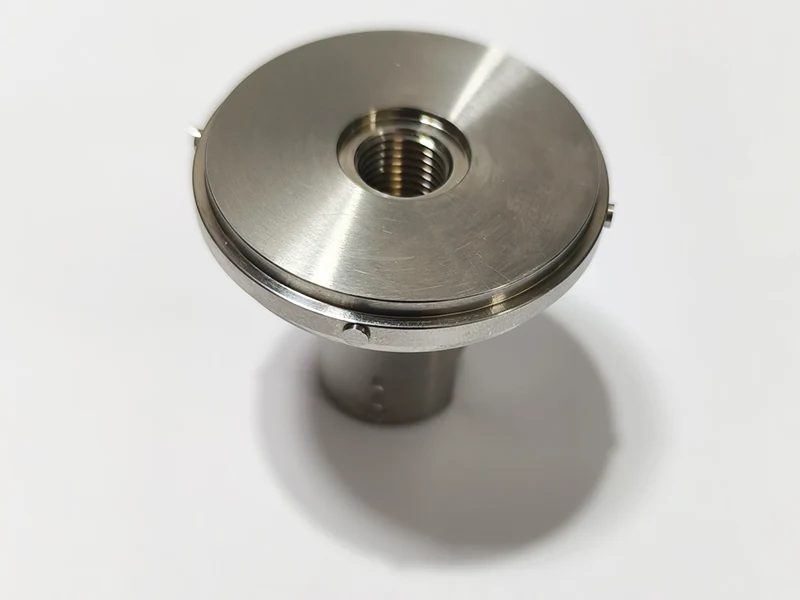

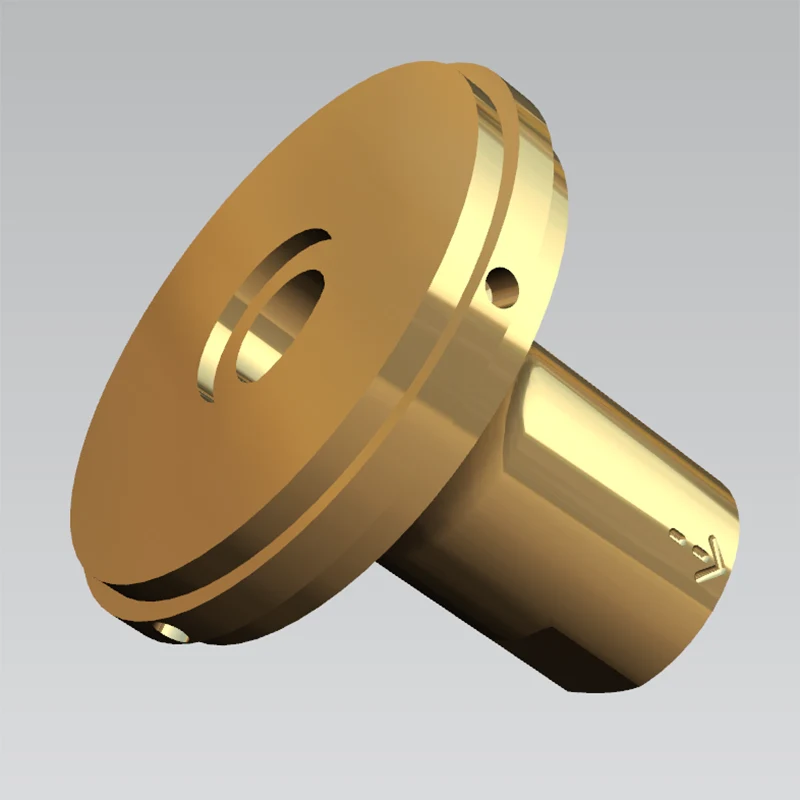

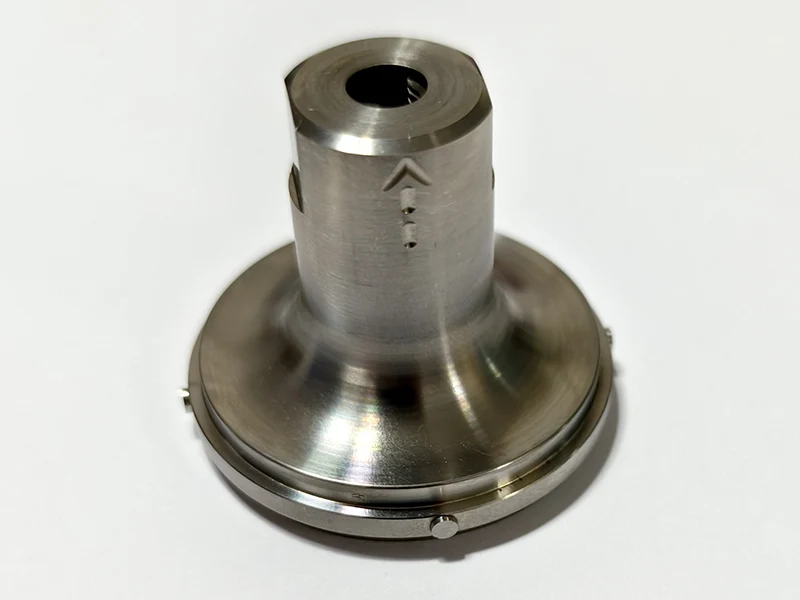

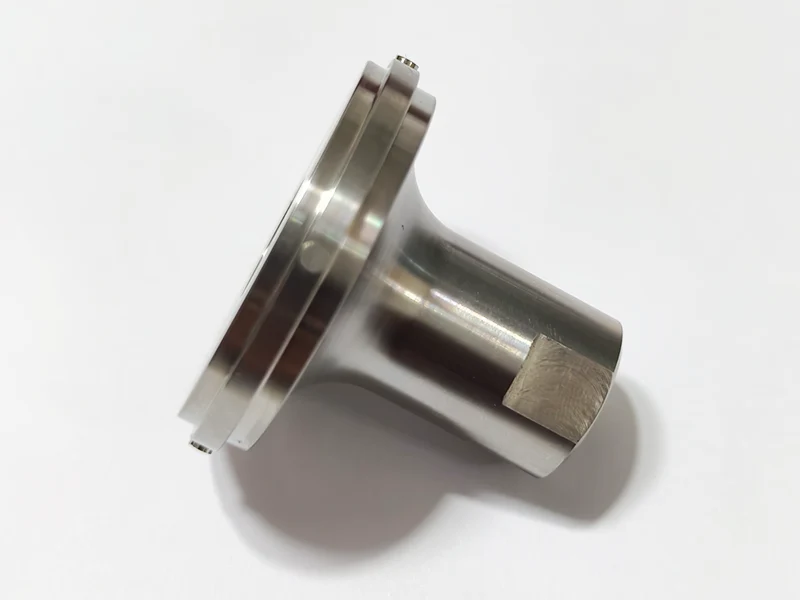

Pièces tournées

Technologie de traitement de tournage

Le processus de tournage des pièces tournées de Sanluo Precision adopte une technologie de pointe, dans laquelle la pièce tourne comme mouvement principal et l'outil avance comme mouvement de coupe pour éliminer l'excès de matériau et former une surface rotative. Les éléments de tournage incluent la vitesse de coupe Vc=πDn/1000, la vitesse d'avance f et la profondeur de coupe ap, qui sont raisonnablement adaptées pour garantir la qualité et l'efficacité. Les méthodes de tournage comprennent le tournage cylindrique, le tournage de faces, le tournage de trous internes, le tournage de filetages, le rainurage et le tronçonnage, le tournage de forme, etc., sélectionnés en fonction des caractéristiques de la pièce. Précision de tournage : tournage d'ébauche de qualité IT11-12, tournage semi-fini de qualité IT9-10, finition de tournage de qualité IT7-8, tournage de précision de qualité IT5-6. Rugosité de surface : tournage grossier Ra12,5-25 μm, tournage semi-fini Ra3,2-6,3 μm, tournage de finition Ra0,8-1,6 μm, tournage de précision Ra0,2-0,4 μm.

Précision des stations

Les instruments de test et outils de mesure configurés comprennent : une machine de mesure tridimensionnelle CMM, un instrument de mesure d'image, un projecteur, une jauge de diamètre laser, un interféromètre laser, un rugosimètre, un appareil de mesure de la rondeur, un microscope à outils, un stéréomicroscope, un micromètre, une jauge à broches, un indicateur à cadran, un micromètre avec une précision de 0,0001 mm, une jauge de hauteur électronique, un pied à coulisse, une cale de jauge, un testeur de dureté, une jauge de filetage.

Cas d'application typiques

En tant que fabricant professionnel de pièces tournées, les produits de Sanluo Precision sont largement utilisés : pièces standard (boulons, écrous, broches, bagues, rondelles, etc., avec de grands lots et une précision de niveau IT8-10 ; arbres optiques de diamètre φ10-100 mm, rectitude 0,02 mm/100 mm, surface Ra0,8 μm, chromées ou trempées), pièces de précision (broches avec faux-rond 0,005 mm, surface Ra0,2 μm, équilibre dynamique de qualité G0,4-G1,0 ; vis mères avec précision de pas de 0,01 mm, erreur cumulée de plomb de 0,02 mm ; noyaux de valve avec jeu d'ajustement de 0,005 à 0,01 mm et bonnes performances d'étanchéité), pièces complexes (arbres excentriques avec excentricité de 1 à 50 mm, excentricité de deux centres de 0,02 mm ; arbres cannelés avec précision de profil de dent de qualité IT7, jeu côté dent 0,02 mm ; surfaces sphériques avec sphéricité 0,05 mm, surface Ra0,8 μm), grandes pièces (rouleaux d'un diamètre φ300-800 mm, longueur ≤3000 mm, cylindricité 0,1 mm ; arbres principaux d'énergie éolienne d'un diamètre φ200-500 mm, surface pulvérisée). Nous avons fourni des services d'usinage de tours CNC personnalisés pour des entreprises telles que CRRC, Zhenhua Heavy Industries, NGC Transmission, Hangzhou Gearbox Group, etc., avec un volume de traitement de tournage annuel de 1 million de pièces, doté d'une technologie de pointe et d'une qualité fiable.

Paramètres techniques de l'équipement
