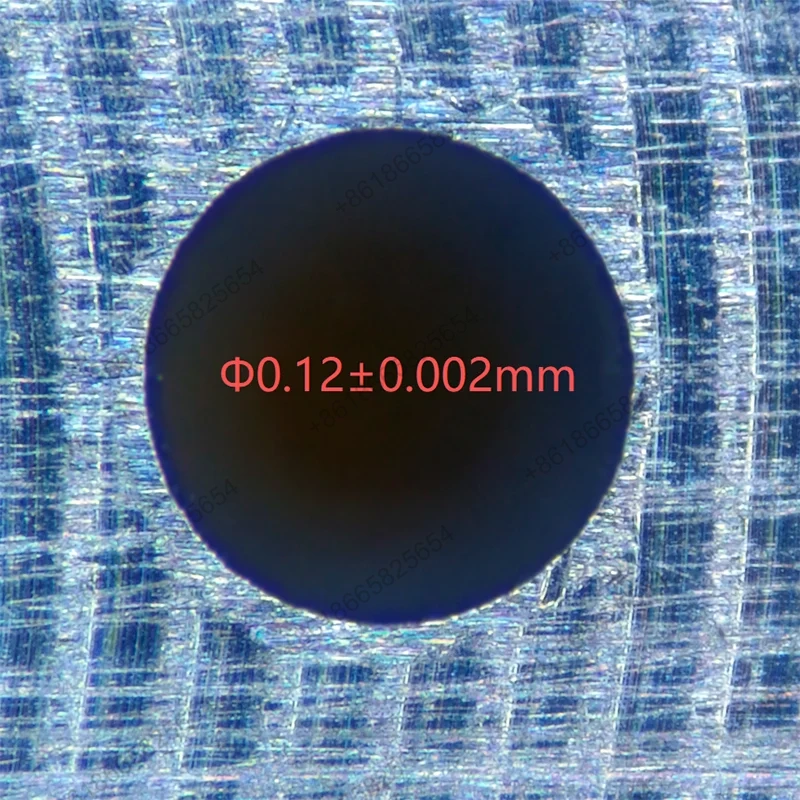

Perçage de micro-trous

Sanluo Precision est l'un des principaux fabricants et fournisseurs de micro-perçages en Chine, avec 18 ans d'expérience technique dans le domaine de l'usinage micro-CNC, offrant à ses clients des services d'usinage micro-CNC de haute précision. Nous proposons des services professionnels d'usinage micro CNC personnalisés pour les moules de précision, les appareils électroniques, les équipements médicaux, les pièces aérospatiales et d'autres industries, prenant en charge la personnalisation de pièces complexes et difficiles. Nous réalisons le perçage de précision de petits trous au micron, de trous profonds, de trous inclinés et de trous transversaux, répondant pleinement aux exigences strictes de la fabrication haut de gamme pour le perçage de micro-trous.

envoyer une demande

Description du produit

Technologie d'usinage micro CNC

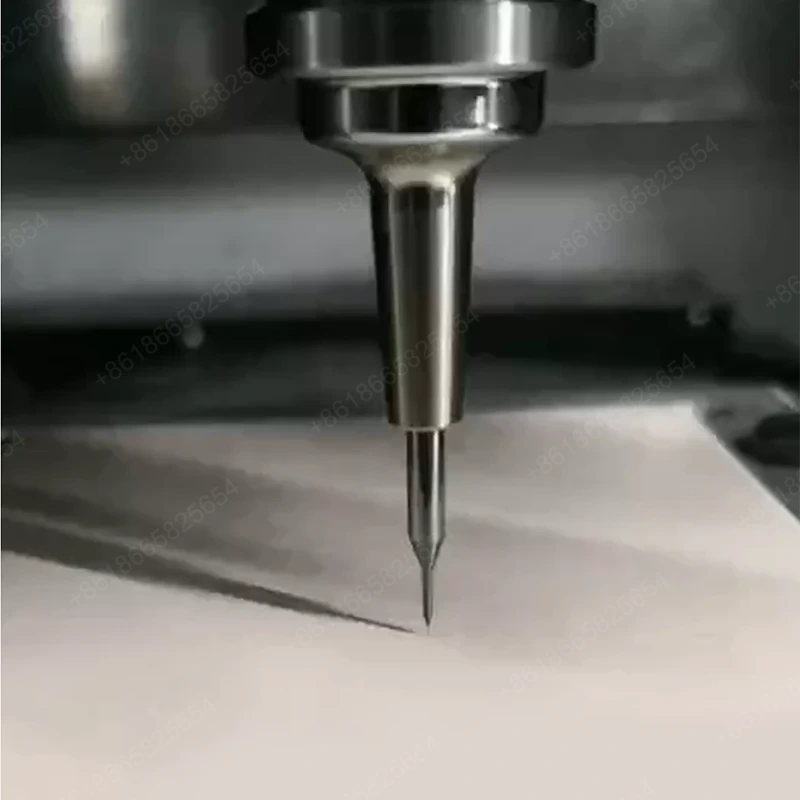

Notre perçage de micro-trous utilise des micro-forets pour percer des trous à grande vitesse. Le diamètre du foret est de 0,01 à 2 mm, et des forets hélicoïdaux, des forets à cannelures droites et des forets à pistolet sont tous disponibles, en carbure cémenté ou en acier rapide. Précision de perçage : diamètre du trou ±0,005-0,02 mm, position du trou ±0,01 mm, perpendiculaire 0,01 mm, rondeur 0,005 mm. Le rapport profondeur-diamètre maximum pour le perçage de trous profonds est de 20:1, en utilisant des forets à pistolet avec refroidissement interne pour l'élimination des copeaux. La vitesse de rotation est de 5 000 à 50 000 tr/min et la pression du liquide de refroidissement est de 0,5 à 2 MPa.

Précision des stations

Précision dimensionnelle	DO	IDENTIFIANT	T（C）	DP	Logiciel
unité: ±/mm	0.001	0.001	0.001	0.001	0.001
Précision géométrique	Rondeur	Coaxialité	Rectitude	Cylindricité	Symétrie
unité: ±/mm	0.001	0.002	0.001	0.002	0.002
Capacité de production	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces
Cycle de production	3-20 jours	3-20 jours	3-20 jours	3-20 jours	3-20 jours

Capacité d'usinage de perçage

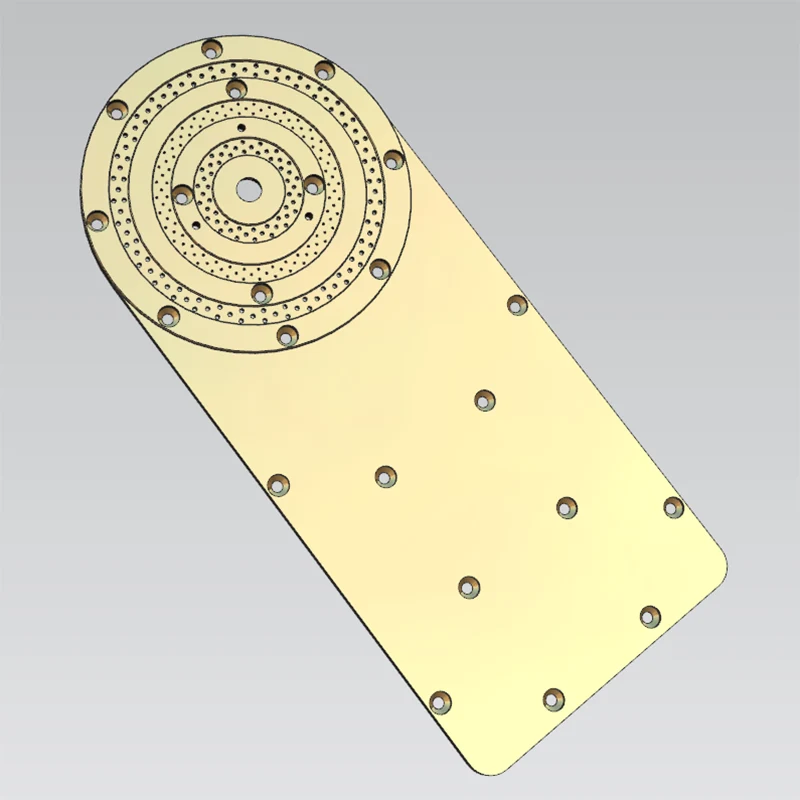

L'usine de traitement de Sanluo Precision dispose d'une capacité complète de forage de micro-trous : micro-trous standard (diamètre φ0,1-2 mm, profondeur ≤30 mm, rapport profondeur-diamètre ≤15:1, précision de position du trou ±0,01 mm), micro-trous profonds (profondeur ≤60 mm, rapport profondeur-diamètre ≤20:1, rectitude 0,05 mm/100 mm), trous borgnes (précision de profondeur ±0,05 mm, rugosité du fond du trou Ra≤1,6 μm), trous traversants (sans bavure, paroi du trou Ra0,8-1,6 μm), trous inclinés (angle d'inclinaison 15°-75°), trous transversaux (précision du point d'intersection ±0,02 mm) et trous matriciels (précision du pas du trou ±0,01 mm, consistance <0,005 mm).

Optimisation de la technologie des processus spéciaux

En tant que fabricant professionnel de perçage de micro-trous, nous avons affiné et optimisé le processus : sélection de forets (forets à cannelures droites pour un diamètre de trou φ<0,5 mm pour éviter la casse, forets hélicoïdaux pour φ0,5-2 mm pour améliorer l'efficacité, forets à canon pour trous profonds avec fort refroidissement), processus de trou pilote (améliorant la précision de petit à grand), perçage en couches (0,5 à 2 fois le diamètre à chaque fois), rétraction de l'outil pour l'élimination des copeaux (rétractation de l'outil tous les 1 à 3 mm de perçage pour éviter le blocage), inspection des pointes de forage (remplacement rapide des pointes de forage usées) et chanfreinage après le perçage (C0,1 à 0,3 mm pour éliminer les bavures).

Champs d'application étendus

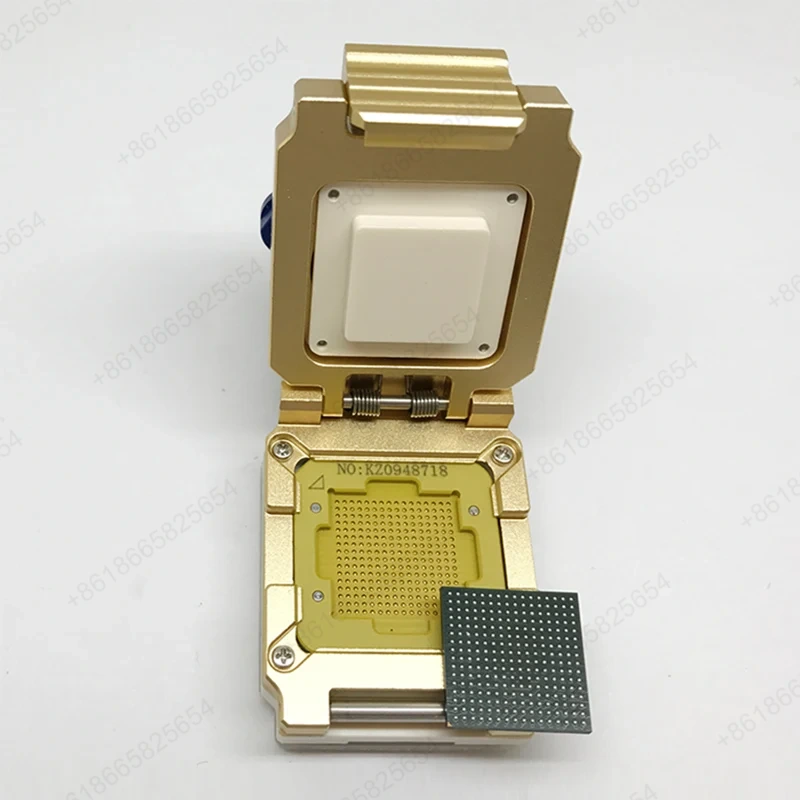

Le perçage de micro-trous est appliqué dans des moules de précision (trous d'éjecteur φ0,5-3 mm, profondeur 150 mm, rapport profondeur-diamètre ≥30:1 ; trous de refroidissement avec trous inclinés 30°-45° pénétrant à l'intérieur), des appareils électroniques (trous de PCB φ0,2-1 mm, position du trou ±0,05 mm ; orifices de trou de substrat en céramique sans écaillage), des équipements médicaux (trous latéraux du cathéter). φ0,3-1 mm pour l'administration de médicaments ; trous de guidage des clous osseux φ1,5-3 mm pour guider l'implantation) et pièces aérospatiales (trous de refroidissement de lame φ0,5-1,5 mm, angle d'inclinaison 20°-40° ; buses de carburant φ0,2-0,8 mm avec atomisation multi-trous). Sanluo Precision a fourni directement ou indirectement des services d'usinage micro CNC personnalisés à des entreprises telles que BYD, Foxconn, Johnson & Johnson, Medtronic, etc., avec un volume de forage annuel de plus de 4 millions de trous, offrant une qualité stable et fiable.

Paramètres techniques

Catégorie de paramètre	Détails des paramètres
Modèle d'équipement	Kastie-WK
Positionnement de base	Perçage de micro-trous de haute précision
Nombre d'axes	Informations manquantes
Précision des clés	Précision de positionnement répétée ±0,5 μm
Système d'entraînement	L'axe X adopte un entraînement par moteur linéaire avec une réponse rapide ; Les axes Y/Z adoptent des vis à billes de haute précision avec un contrôle complet en boucle fermée des encodeurs à grille magnétique
Système de broche	Adopte la broche électrique allemande SycoTec à grande vitesse, offrant une vitesse élevée, une haute précision et un couple élevé
Capacité d'usinage	Prend en charge une plage de diamètres de trou de 0,015 à 10 mm
Structure du lit	Base en marbre avec une bonne stabilité
Positionnement visuel	Equipé d'un appareil photo de 5 mégapixels, précision de positionnement jusqu'à 1 μm
Avantages principaux	Structure compacte, fonctionnement stable ; travail multiposte, haute efficacité d'usinage
Applications typiques	pièces de perçage de micro-trous de précision, etc.

Catégorie de paramètre	Détails des paramètres
Modèle d'équipement	(Perceuse CNC à grande vitesse à 4 axes)
Positionnement de base	Perçage de micro-trous multi-angles à haute efficacité
Nombre d'axes	4 axes (y compris l'axe A à rotation automatique à 360°)
Système de broche	Broche à grande vitesse avec vitesse réglable de 3 000 à 60 000 tr/min
Précision des clés	Précision de positionnement répété de la machine-outil 0,001 - 0,002 mm ; précision du faux-rond de la broche niveau μ (0,0001-0,0002 mm)
Circuit de refroidissement	Équipé d'un système de circulation de refroidissement interne pour garantir que la broche ne surchauffe pas et protéger les micro-forets
Système CNC	Prend en charge l'importation de dessins CAO pour générer automatiquement des programmes sans programmation
Avantages principaux	Capable de réaliser un perçage multi-angle rotatif automatique à 360° ; automatisation élevée et opération facile
Applications typiques	Perçage de micro-trous de tubes ronds ou de pièces polyédriques en acier inoxydable, aluminium, fer, cuivre, plastique et autres matériaux

Catégorie de paramètre	Détails des paramètres
Modèle d'équipement	Centre d'usinage série HX-1680
Positionnement de base	Cibler les exigences d'usinage de micro-trous de haute précision des équipements médicaux, tels que les pièces communes d'instruments chirurgicaux
Système de broche	Broche électrique de haute précision avec faux-rond ≤0,001 mm, équipée d'outils exclusifs pour le perçage de micro-trous
Technologie de contrôle	Combiné à une technologie de contrôle en boucle fermée, il peut surveiller en temps réel les changements dimensionnels pendant le perçage et compenser automatiquement l'usure de l'outil.
Capacité d'usinage	Capable d'usiner des trous de haute précision d'un diamètre de φ3 mm, d'une tolérance de diamètre de trou de qualité H5 et d'une erreur de coaxialité des trous ≤ 0,005 mm.
Adaptation de l'automatisation	Prend en charge les montages personnalisés pour s'adapter aux exigences d'usinage de pièces avec différentes structures
Applications typiques	pièces de perçage de micro-trous de précision, etc.

Catégorie de paramètre	Détails des paramètres
Modèle d'équipement	CNC-430AC
Positionnement de base	CNC 4 axes entièrement automatique, adaptée à l'usinage de micro-trous de semi-conducteurs, de céramiques et d'autres matériaux
Nombre d'axes et course	CNC 4 axes ; Course de l'axe X/Y 400x300mm ; Course de l'axe Z 250 mm
Précision des clés	Précision de positionnement de l'axe X/Y 0,005 mm ; précision de positionnement répétée ±0,0005 mm
Contrôle et conduite	Système CNC Advantech de Taïwan ; Les axes X/Y adoptent des servomoteurs linéaires AC
Effet d'usinage	Rugosité de surface Ra 0,6 μm
Configuration caractéristique	Utilise de l'eau déminéralisée comme fluide de travail ; équipé d'une alimentation non électrolytique pour éviter l'oxydation de la pièce
Applications typiques	pièces de perçage de micro-trous de précision, etc.
