Microtournage

Avantages technologiques

Notre microtournage traite des pièces tournantes miniatures sur des tours de précision. Plage d'usinage : diamètre extérieur φ0,04～10 mm, diamètre intérieur φ0,02～8 mm, longueur ≤100 mm. Précision de tournage : précision du diamètre ±0,003 mm, rondeur 0,002 mm, cylindricité 0,003 mm, concentricité 0,005 mm, rugosité de surface Ra0,2-0,6 μm. Les fraises sont des outils de tournage en diamant ou en carbure cémenté avec un rayon de pointe de R0,1 à 0,4 mm. Paramètres de coupe : vitesse de broche 5000 tr/min à 50000 tr/min, vitesse d'avance 0,005 mm/r à 0,05 mm/r, profondeur de coupe 0,01 mm à 0,3 mm. Un refroidissement suffisant du fluide de coupe peut réduire la déformation thermique et améliorer la qualité de la surface.

Précision de la station de micro-tournage

Capacité d'usinage en tournage

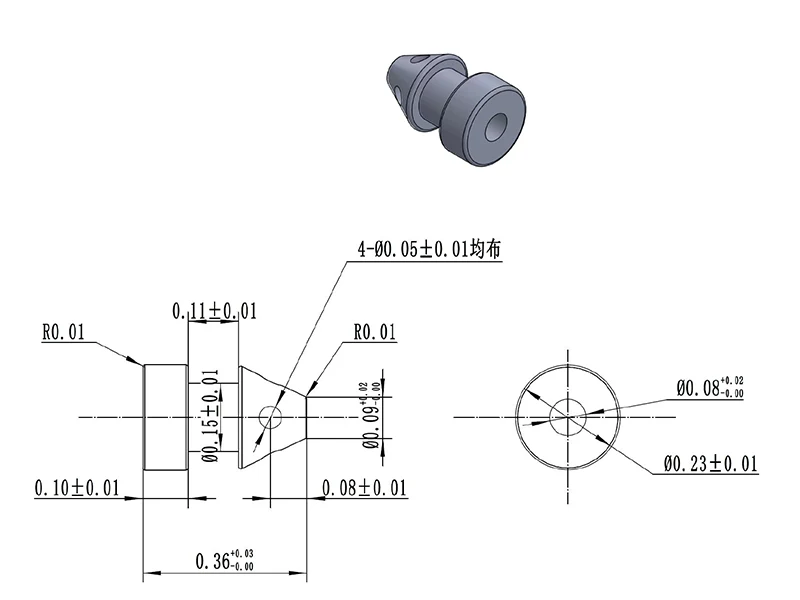

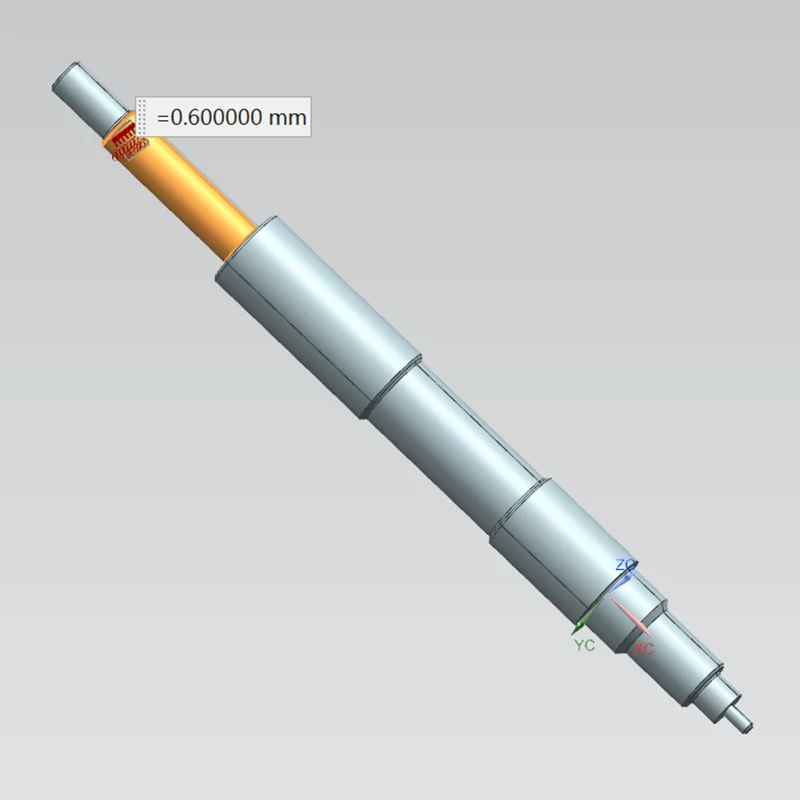

L'usine de traitement de Sanluo Precision dispose d'une capacité complète de micro-tournage : tournage cylindrique (surface cylindrique, surface conique, surface sphérique, surface formée d'un diamètre de φ0,1～10 mm, rondeur 0,002 mm, Ra0,3 μm), tournage frontal (planéité 0,005 mm, perpendiculaire 0,01 mm, chanfrein C0,1～0,5 mm), arbres étagés (étapes à plusieurs étages avec une hauteur de 0,1 ~ 5 mm et angles droits clairs), tournage interne (diamètre du trou φ0,5 ~ 8 mm, rapport profondeur-diamètre ≤ 5:1, rondeur 0,003 mm), tournage de filetage (pas 0,3 ~ 2 mm, angle de filetage 60 ° ± 10′, précision du diamètre de pas ± 0,01 mm), rainurage et tronçonnage (largeur de rainure 0,3 ~ 3 mm, profondeur de rainure ≤5mm).

Processus d'usinage de précision

En tant qu'usine professionnelle de traitement de microtournage, nous disposons d'un contrôle précis du processus : tournage grossier avec une profondeur de coupe de 0,2 à 0,5 mm pour éliminer rapidement l'excès de matériau, laissant une surépaisseur de tournage de finition de 0,1 à 0,2 mm ; tournage semi-fini avec une profondeur de coupe de 0,05～0,15 mm et une rugosité de Ra1,6μm ; terminer le tournage avec une profondeur de coupe de 0,01～0,03 mm, une précision de ±0,005 mm et une surface Ra0,4 μm ; tournage d'ultra-précision avec des fraises diamantées, profondeur de coupe 0,005～0,01 mm, précision ±0,002 mm et surface Ra0,1 μm. Mesures de processus : serrage raisonnable pour réduire la déformation, couteaux tranchants pour réduire la force de coupe, refroidissement suffisant pour contrôler la température, mesures multiples pour une correction rapide.

Cas d'application riches

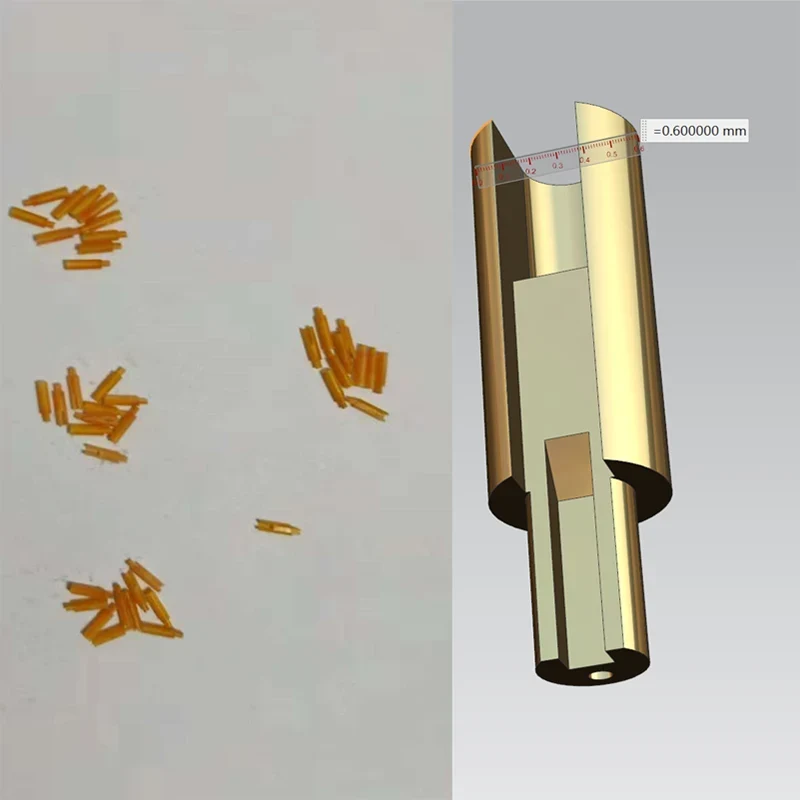

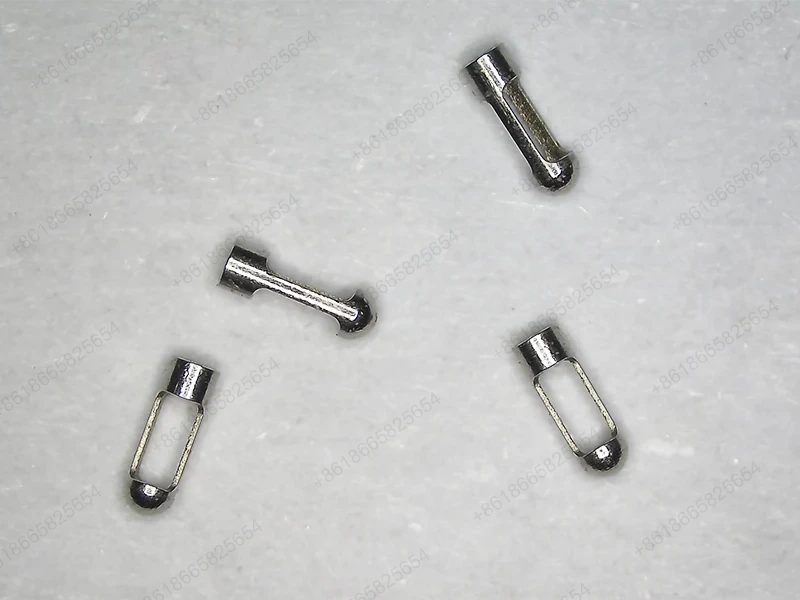

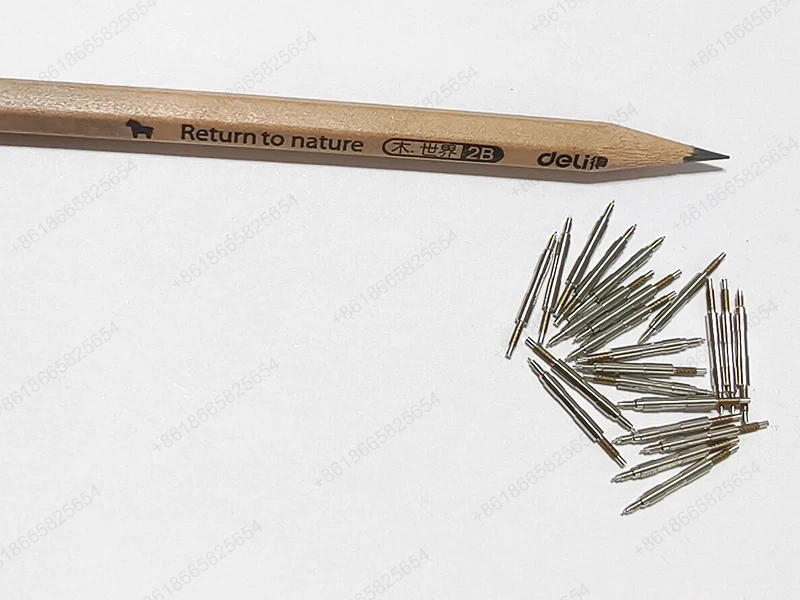

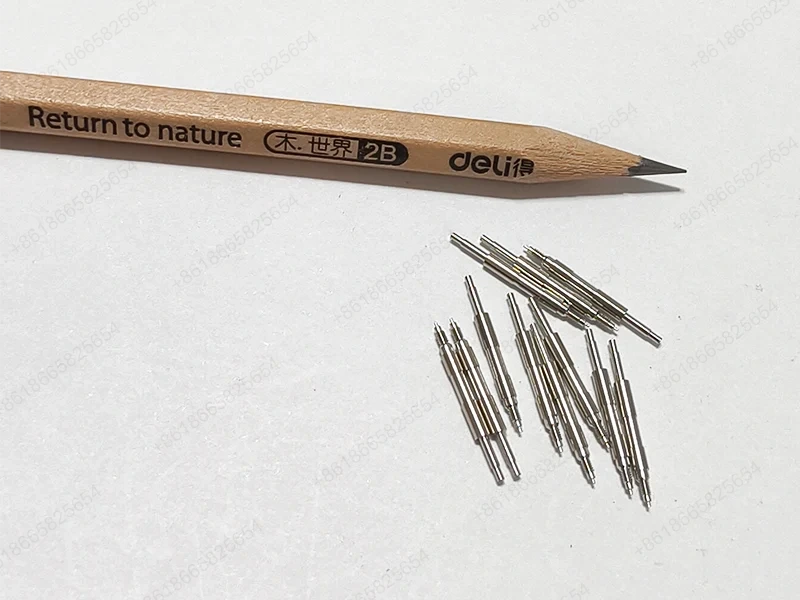

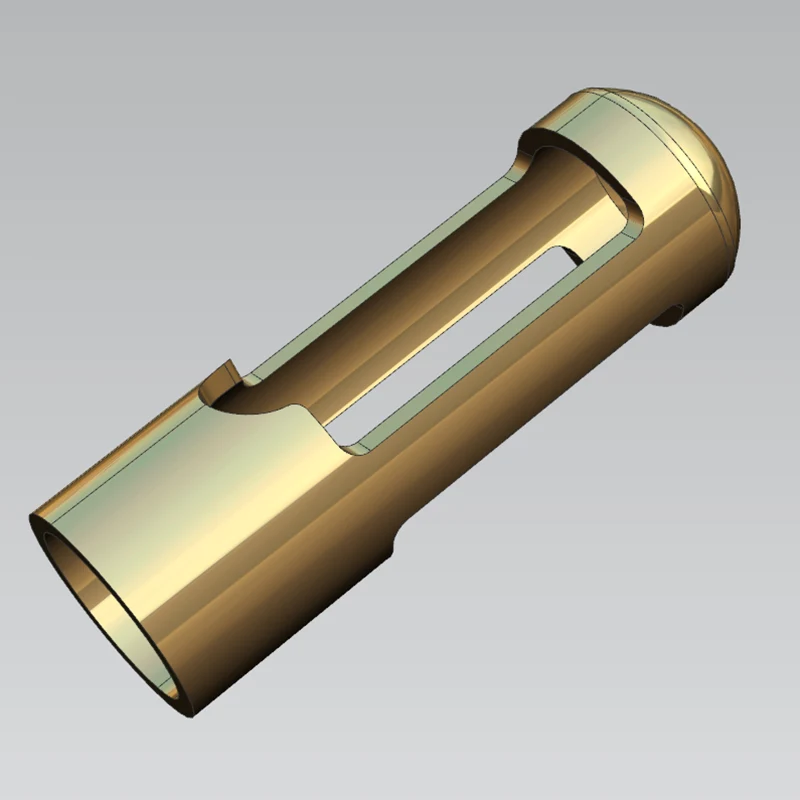

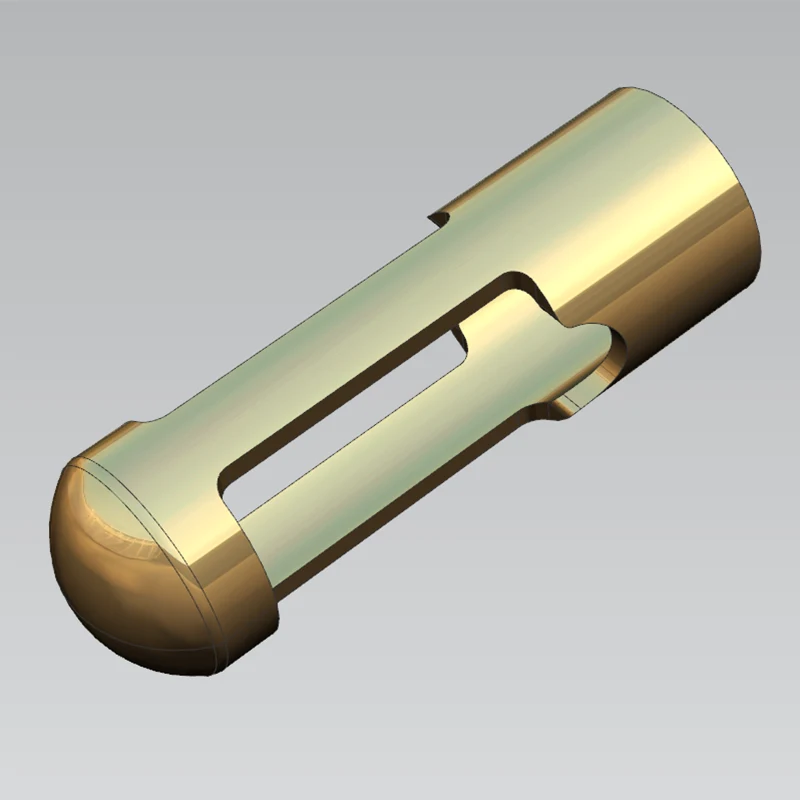

Le microtournage est utilisé dans les instruments de précision (micro-arbres avec φ0,05-3 mm, rapport longueur-diamètre ≥20 et faux-rond 0,005 mm ; micro-manchons avec épaisseur de paroi 0,3-0,8 mm et concentricité 0,01 mm), les équipements médicaux (arbres de joint d'instruments orthopédiques avec surface sphérique R1-3 mm et surface Ra0,3 μm ; supports de lentilles d'endoscope avec concentricité 0,005 mm), dispositifs optiques (supports de lentilles H7 avec perpendiculaire de la face d'extrémité 0,005 mm ; matériaux céramiques de virole de fibre optique avec rondeur 0,002 mm), communication électronique (coques de connecteurs avec épaisseur de paroi 0,2-0,5 mm ; arbres de micromoteur avec excentricité 0,05 mm et équilibre dynamique de qualité G2,5). Sanluo Precision a fourni directement ou indirectement des services d'usinage micro CNC personnalisés à des entreprises telles que Sony, Canon, Olympus, TE Connectivity, etc., avec une production annuelle de 3 millions de pièces.
