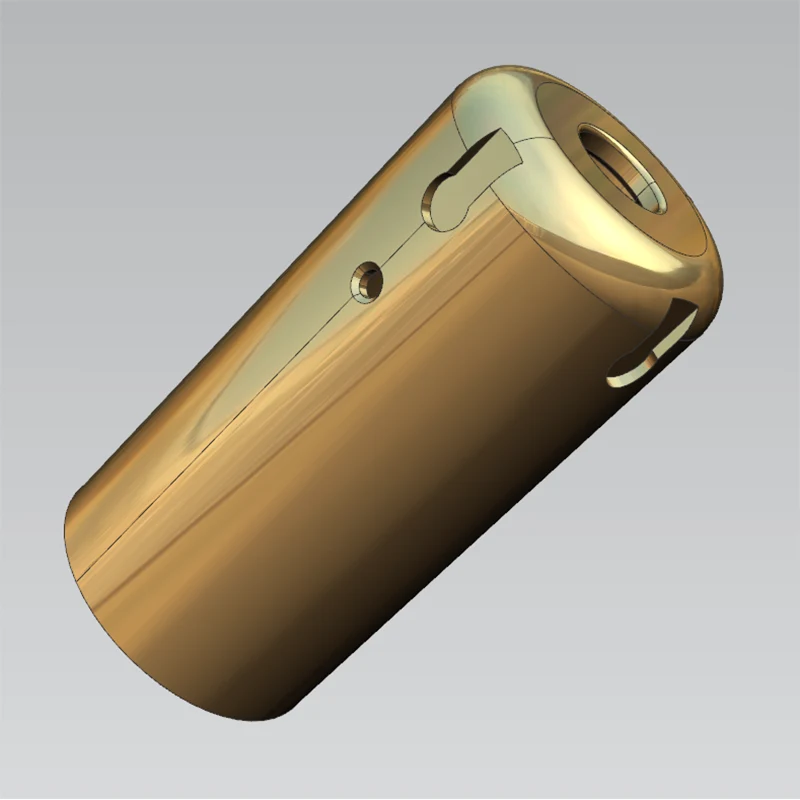

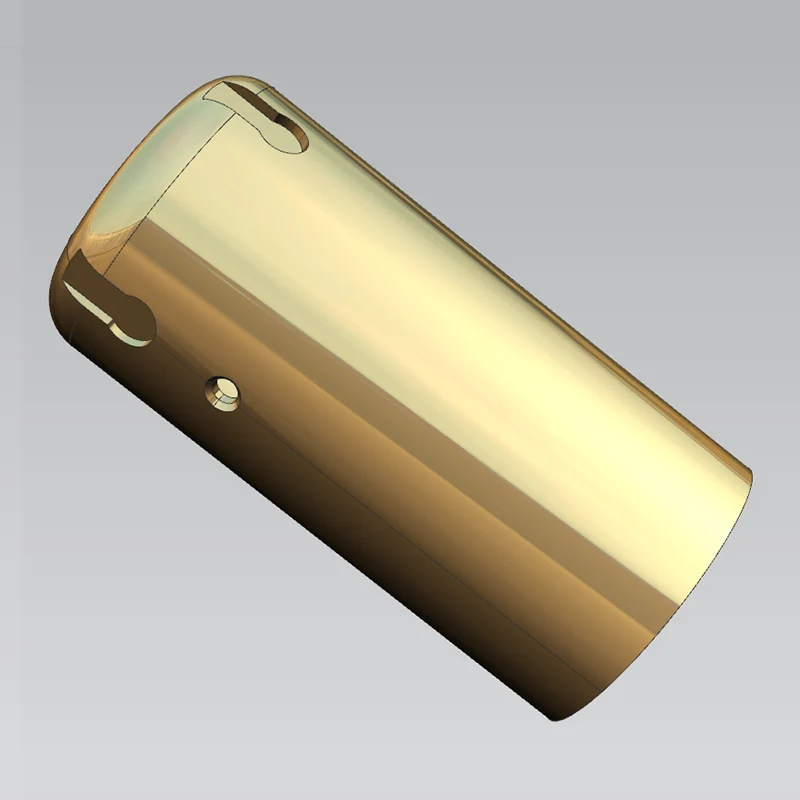

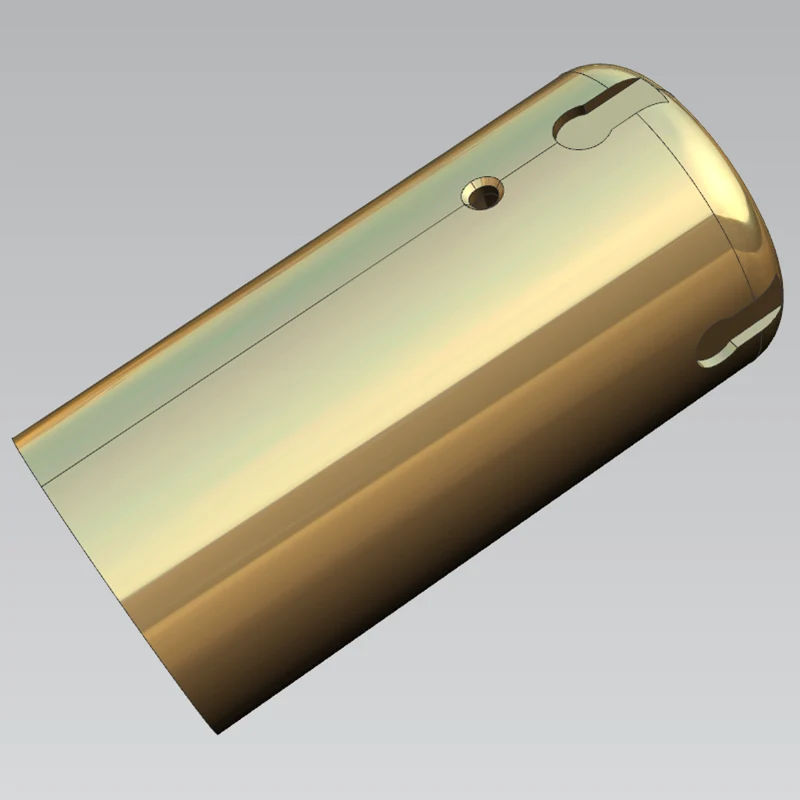

Sanluo est l'usine et le fournisseur dédié en Chine pour le tournage de super précision de pièces de micro-arbres. Depuis 2007, nous avons affiné l'art et la science de la fabrication de micro-arbres de précision, ces composants minces et essentiels qui transmettent le mouvement, supportent des charges et permettent la fonctionnalité dans tout, des implants médicaux aux capteurs aérospatiaux. Notre usine de 8 000㎡ à Shenzhen abrite des cellules de tournage spécialisées de type suisse, dotées d'ingénieurs qui comprennent qu'un micro-arbre de seulement 0,1 mm de diamètre doit fonctionner avec la même fiabilité que ses homologues de taille réelle. Avec une rondeur allant jusqu'à 0,0003 mm, une coaxialité de 0,0005 mm et des finitions de surface aussi lisses que Ra0,01 μm, nos micro-arbres établissent la norme en matière de précision dans la fabrication rotative.
La fabrication de micro-arbres selon des normes de super précision nécessite plus qu'un simple bon tour : cela nécessite un écosystème de processus complet qui contrôle chaque variable, de la préparation des matériaux à l'inspection finale.
Pour les micro-arbres, le tournage de type suisse est la technologie de référence. Contrairement aux tours conventionnels où la pièce est maintenue dans un mandrin et s'étend dans la zone de coupe, les machines de type suisse utilisent une douille de guidage qui soutient la pièce juste au point de coupe. Cela élimine la déflexion et nous permet de produire des arbres avec une rectitude et une concentricité exceptionnelles, même avec des rapports longueur/diamètre très élevés.
| Aspect | Tournage de type suisse | Tournage conventionnel |
|---|---|---|
| Support de pièce | Supports de douille de guidage au point de coupe, élimine la déviation | Chuck tient la pièce à usiner ; le surplomb provoque une flexion et des vibrations |
| Rapport L/D approprié | Stable pour L/D > 20:1 (arbres fins) | Limité; les tiges minces ont tendance à bavarder ou à se plier |
| Capacité de précision | Rondeur submicronique, coaxialité, rectitude | Précision inférieure en raison de problèmes de rigidité de la pièce |
| Finition superficielle | Force de coupe ultra-faible + broche de 50 000 tr/min → Ra ≤ 0,01 μm | Force de coupe plus élevée ; surface plus rugueuse plus difficile à contrôler |
| Usinage en configuration unique | Plusieurs axes (par exemple 7 axes) avec broches principale/secondaire complètent les deux extrémités en une seule configuration | Nécessite souvent plusieurs configurations, ce qui augmente les erreurs d'alignement |
| Fonctionnalité | Description |
|---|---|
| Force de coupe ultra faible | Minimise la déformation de la pièce – essentiel pour les micro-arbres minces qui autrement se plieraient sous des pressions conventionnelles |
| Tournage de précision à grande vitesse | Des vitesses de broche allant jusqu'à 50 000 tr/min offrent une efficacité 2 à 3 fois supérieure aux méthodes conventionnelles tout en améliorant la qualité de la surface. |
| Précision des outils diamantés | Outils diamantés monocristallins avec rayons de pointe de 0,01 à 0,1 mm et compensation d'usure de ±0,0001 mm pour une coupe constante |
| Compensation d'erreur thermique | Ajustement en temps réel pour la croissance et la distorsion induites par la température |
| Capacité de coupe à sec | Respectueux de l'environnement ; élimine les risques de contamination du liquide de refroidissement pour les applications médicales et alimentaires |
Différentes applications de micro-arbres nécessitent des propriétés de matériaux différentes. Nous travaillons avec une large gamme de matériaux, chacun avec des paramètres d'usinage spécialisés optimisés pour les applications d'arbres.
| Catégorie de matériau | Notes typiques | Avantages clés | Applications typiques |
|---|---|---|---|
| Acier inoxydable | 316LVM, 17‑4PH | Résistance à la corrosion, biocompatibilité | Implants médicaux, environnements corrosifs |
| Alliage de titane | Ti‑6Al‑4V | Rapport résistance/poids élevé, excellente biocompatibilité | Structures aérospatiales, médicales et légères |
| Acier à outils | Acier rapide, acier PM | Haute dureté, résistance à l'usure | Pièces critiques à l'usure, outils de coupe |
| Alliage haute température | Inconel, Hastelloy | Résistance à la chaleur, anticorrosion | Environnements à températures extrêmes, composants de turbine |
| Céramique | Zircone, alumine | Ultra-dur, chimiquement inerte, isolant électrique | Arbres isolants et résistants à l'usure |
| Saphir | Al₂O₃ monocristallin | Dureté extrême, transparence optique | Fenêtres optiques, composants à forte usure |
| Plastiques techniques | PEEK, Î.-P.-É., PAI | Léger, résistant à la corrosion et autolubrifiant | Pièces médicales, semi-conductrices et légères |
| Alliages non ferreux | Laiton, cuivre, aluminium | Excellente conductivité électrique et thermique | Connexions électriques, dissipateurs thermiques |
Chaque matériau est usiné à l'aide de stratégies de coupe optimisées, de sélections d'outils et de paramètres de vitesse/avance développés par notre équipe d'ingénierie des procédés. Cela garantit que, quel que soit le matériau, vos micro-arbres atteignent le même niveau de précision et de qualité de surface.
| Type d'arbre | Description |
|---|---|
| Micro-arbres droits | Diamètre uniforme pour les applications de roulements et de pivots |
| Micro-arbres étagés | Marches à plusieurs diamètres avec positionnement précis des épaules |
| Micro-arbres coniques | Cônes de précision pour porte-outils et alignement optique |
| Micro-arbres filetés | Filetages à pas fin jusqu'à un pas de 0,05 mm avec une précision de grade 2 à 4 |
| Micro-arbres rainurés | Rainures pour bagues de retenue, rainures d'étanchéité et rainures caractéristiques aussi étroites que 0,05 mm |
| Arbres à profil personnalisé | Géométries complexes conçues pour des applications spécifiques |
Pour les micro-arbres, la précision dimensionnelle ne représente que la moitié de l’histoire. Les tolérances géométriques (arrondi, cylindricité, coaxialité et rectitude) sont souvent les paramètres critiques qui déterminent si un arbre fonctionnera de manière fiable en service. Notre processus de tournage de super précision offre une précision géométrique qui établit les références de l’industrie.
| Caractéristique géométrique | Tolérance réalisable (mm) | Application typique |
|---|---|---|
| Rondeur | 0,0003 – 0,001 | Tourillons, broches de précision |
| Coaxialité | 0,0005 – 0,001 | Arbres multi-étages, rotors de turbine |
| Cylindricité | 0.001 | Tiroirs hydrauliques, tiges de piston |
| Symétrie | 0.001 | Rainures de clavette, éléments plats |
| Concentricité | 0.001 | Assemblages tournants, pièces critiques pour l’équilibre |
La précision géométrique d’un micro-arbre impacte directement ses performances et sa durée de vie. Un arbre avec une mauvaise rondeur provoquera des vibrations excessives et une usure des roulements. Une mauvaise coaxialité entre les paliers de diamètre peut entraîner un grippage, une défaillance prématurée ou une efficacité réduite dans les assemblages à engrenages. Notre engagement envers une précision géométrique submicronique garantit que vos micro-arbres fonctionneront exactement comme prévu, avec une fiabilité maximale et un minimum de maintenance.
Notre tournage de super précision de pièces de micro-arbres a permis des applications révolutionnaires dans plusieurs secteurs. Voici quelques exemples représentatifs de nos travaux :
Pour les applications de turbines aérospatiales, nous produisons des micro-arbres avec une rondeur de 0,0003 mm et une coaxialité de 0,0005 mm. Ces arbres fonctionnent à des vitesses de rotation extrêmes dans des environnements à haute température, où même des erreurs dimensionnelles microscopiques peuvent provoquer une défaillance catastrophique. Notre précision garantit un fonctionnement fluide, un minimum de vibrations et une durée de vie maximale dans ces applications critiques.
Les dispositifs médicaux exigent les plus hauts niveaux de précision et de biocompatibilité. Nous fabriquons des micro-tiges pour dispositifs implantables, notamment des composants de stimulateurs cardiaques, des éléments de fixation orthopédiques et des embouts d'instruments chirurgicaux. Ces tiges sont produites à partir de matériaux de qualité implantaire avec des finitions de surface de Ra0,01 μm, garantissant une biocompatibilité, une irritation minimale des tissus et des performances fiables à long terme.
Pour les micromètres et autres instruments de mesure de précision, nous produisons des arbres de broche avec une précision de filetage de grade 2 et une erreur de pas de seulement ±0,0002 mm. Ces arbres constituent le cœur du mécanisme de mesure de l'instrument et leur précision détermine directement la capacité de mesure de l'instrument. Notre précision permet aux instruments de mesurer au niveau submicronique avec une fiabilité absolue.
Dans les systèmes d’injection de carburant automobile, les arbres de soupape à pointeau contrôlent le débit précis de carburant dans la chambre de combustion. Nous fabriquons ces arbres en qualité IT3 avec une tolérance de ± 0,0005 mm et une finition de surface Ra0,02 μm. La surface ultra lisse réduit la friction et l'usure, tandis que la tolérance dimensionnelle étroite garantit un dosage précis du carburant pour des performances moteur et un contrôle des émissions optimaux.
Les pièces de micro-arbres en tournage de super précision sont souvent des composants critiques dont la défaillance peut avoir de graves conséquences. C'est pourquoi nous maintenons le programme d'assurance qualité le plus rigoureux du secteur, soutenu par la certification ISO9001:2008 et un historique de taux de qualification de 99,9 % sur 500 000 pièces annuelles.
R : Notre tour d'ultra-précision SwissNano peut produire des micro-arbres à partir d'un diamètre de φ0,1 mm. Nous fabriquons régulièrement des arbres à cette échelle pour des applications médicales et semi-conductrices, en maintenant une tolérance dimensionnelle de ± 0,001 mm et une précision géométrique exceptionnelle.
R : Notre technologie de tournage de type suisse utilise une douille de guidage qui soutient la pièce directement au point de coupe, éliminant ainsi la déviation qui autrement provoquerait une flexion des arbres minces. En combinaison avec notre technologie de force de coupe ultra-faible, nous pouvons produire des arbres avec des rapports longueur/diamètre supérieurs à 20:1 tout en conservant une excellente rectitude et cylindricité.
R : Oui, nous fabriquons régulièrement des micro-arbres à plusieurs étapes avec un positionnement précis des épaulements et une excellente coaxialité entre les étapes. Notre machine SwissNano à 7 axes peut usiner les deux extrémités de l'arbre en une seule configuration à l'aide de broches principales et secondaires, garantissant ainsi un alignement parfait entre toutes les caractéristiques.
R : Notre processus de tournage au diamant atteint une rugosité de surface de Ra0,01 μm à Ra0,8 μm. Pour les applications les plus exigeantes, nous pouvons fournir une finition miroir dans la plage Ra0,01-0,05 μm, essentielle pour les surfaces d'appui, les implants médicaux et les applications d'étanchéité haute pression.
R : Oui, nous pouvons intégrer une gamme complète de processus secondaires, notamment le traitement thermique sous vide, la cémentation, la nitruration, le placage à l'or, au titane, à l'argenture, la passivation et les revêtements résistants à l'usure. Ces processus peuvent améliorer la dureté, la résistance à la corrosion et les performances d'usure de vos micro-arbres.
R : Nous prenons en charge des quantités de production allant de 1 pièce à 999 999 pièces. Notre production annuelle de pièces tournées de super précision dépasse 500 000 pièces avec un taux de qualification de 99,9 %. Les cycles de production varient généralement de 3 à 20 jours selon la complexité et la quantité.
R : Absolument. Nous pouvons usiner des micro-filetages avec un pas aussi fin que 0,05 mm avec une précision de grade 2 à 4 aux deux extrémités de l'arbre. Cela inclut les filetages externes, les filetages internes et les formes de filetage personnalisées, tous vérifiés avec des jauges de filetage de précision et des systèmes de mesure optique.
