Usinage à tolérance serrée

Sanluo Precision est l'un des principaux fabricants et fournisseurs d'usinage à tolérances serrées en Chine, se concentrant sur une technologie de contrôle de tolérance stricte et fournissant à ses clients des services de haute précision. Nous fournissons des services professionnels d’usinage de haute précision personnalisés pour l’industrie manufacturière haut de gamme et prenons en charge la personnalisation de pièces complexes et difficiles. Nous pouvons produire des pièces de précision avec une tolérance IT1-IT7, répondant pleinement aux exigences strictes de diverses industries en matière d'usinage à tolérances serrées.

envoyer une demande

Description du produit

Capacité de contrôle de tolérance

L'usinage à tolérance serrée de Sanluo Precision met en œuvre un contrôle de tolérance strict : tolérance dimensionnelle (diamètre de qualité IT0 ± 0,0002 mm-qualité IT1 ± 0,001 mm, tolérance de longueur ± 0,002-0,015 mm) ; tolérance d'ajustement (grade d'arbre h2/h3, grade de trou H2/H3, zone de tolérance ±0,002-0,008 mm) ; tolérance géométrique (rondeur 0,0005-0,005 mm, planéité 0,0005-0,015 mm, perpendiculaire 0,001-0,02 mm, concentricité 0,002-0,015 mm, faux-rond 0,002-0,03 mm, tolérance de position 0,002-0,05 mm) ; rugosité de surface Ra0,05-1,6 μm.

Précision du poste de travail

précision dimensionnelle	L(X)	WYOMING)	H（Z）	Logiciel	DG
unité: ±/mm	0.001	0.0005	0.0001	0.002	0.001
Précision géométrique	platitude	parallélisme	perpendicularité	symétrie	Tolérance de position
unité: ±/mm	0.0003	0.001	0.001	0.002	0.002
capacité de production	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces
cycle de production	3-20 jours	3-20 jours	3-20 jours	3-20 jours	3-20 jours

Méthodes d'usinage de tolérance

L'usine de traitement de Sanluo Precision adopte une variété de technologies d'usinage pour l'usinage à tolérance serrée : tournage de précision (diamètre φ0,05-500 mm, tolérance IT6 ±0,003-0,006 mm, rondeur 0,003 mm), fraisage de précision (tolérance plate ±0,002 mm, tolérance de position du trou ±0,015 mm), meulage de précision (meulage cylindrique/meulage interne/meulage de surface, tolérance IT5). ±0,001 mm, rondeur 0,001 mm), alésage de précision (ouverture φ10-500 mm, tolérance IT5 grade ±0,002-0,01 mm), perçage de précision (diamètre φ0,1-50 mm, tolérance de position ±0,02 mm), alésage de gabarit (précision de position du trou ±0,002 mm, pour moules/fixations de précision).

Assurance d'inspection de tolérance

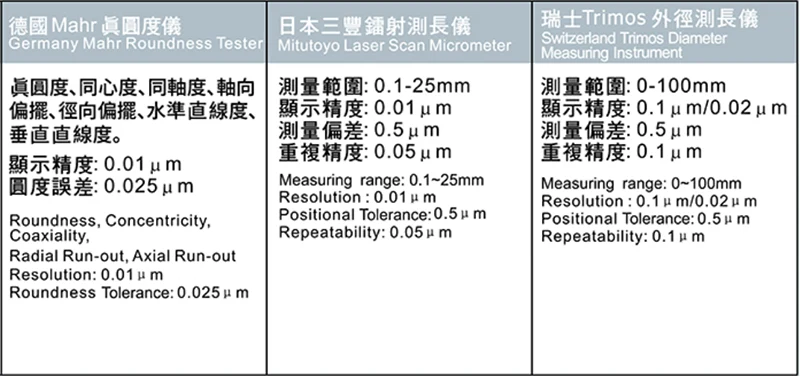

En tant que fabricant professionnel d'usinage à tolérance serrée, Sanluo Precision met en œuvre une assurance d'inspection stricte : inspection dimensionnelle (précision de mesure CMM 0,002 mm pour mesurer la tolérance dimensionnelle/tolérance de distance des trous ; instrument laser/micromètre ultra-précision/micromètre/pied à coulisse/jauge à bouchon/jauge annulaire/jauge de filetage pour détecter la tolérance de diamètre/longueur) ; Cas d'application : moules de précision (tolérance dimensionnelle de la cavité ± 0,01 mm, tolérance d'écartement de la matrice d'estampage ± 0,005 mm), fixations de précision (trou de goupille de localisation de qualité H7 ± 0,005 mm, précision de positionnement ± 0,01 mm), instruments de mesure (planéité de l'enclume micrométrique 0,003 mm, tolérance de jauge de bouchon ± 0,002 mm), transmission de précision (profil de dent d'engrenage de qualité IT6, bagues intérieure et extérieure de roulement de qualité IT5 ± 0,002 mm), hydraulique et pneumatique (alésage du cylindre qualité H7 ±0,006 mm, tolérance d'ajustement de la bobine ±0,003 mm). Nous avons fourni directement ou indirectement des services d'usinage personnalisés de haute précision à Bosch, ZF, NSK et à d'autres entreprises, avec une production annuelle de 200 000 pièces et un taux de qualification de 99,8 %.

Paramètres techniques de l'équipement

Catégorie de paramètre	Détails des paramètres
Modèle d'équipement	Centre d'usinage à grande vitesse à 3 axes à moteur linéaire JDSGT400
Positionnement de base	Pour un usinage de très haute précision au niveau submicronique
Système d'entraînement	Les trois axes adoptent un double entraînement par moteur linéaire
Précision des clés	Précision de positionnement répétée jusqu'à 0,8 microns ; précision de la position du trou inférieure à 1 micron dans une plage de 100 mm.
Technologie de base	Intègre un entraînement direct, un contrôle de la température, des fonctionnalités d'usinage de précision du système CNC JD60 auto-développé et un système de servomoteur de haute précision.
Avantage de base	Engagé à obtenir l'excellent effet de « la surface est la surface fonctionnelle »
Application typique	usinage à tolérances serrées de moules optiques de précision, de pièces semi-conductrices, de pièces structurelles de haute précision et d'autres produits avec des exigences strictes en matière de dimensions et de qualité de surface

Catégorie de paramètre	Détails des paramètres
Modèle d'équipement	Centre d'usinage 5 axes de haute précision au niveau du micron Micro5
Positionnement de base	Hautes performances dynamiques et usinage de haute précision de pièces miniatures à forte valeur ajoutée
Précision des clés	Précision de positionnement répétée 0,0005 mm, précision de positionnement < 0,002 mm
Système de broche	Vitesse de broche maximale 60 000 tr/min
Caractéristiques structurelles	Structure compacte avec un poids total de 550 kg ; équipé d'un magasin d'outils à trois niveaux d'une capacité de 60 outils ; le système de palettes de la zone de traitement peut contenir 6 appareils à point zéro
Économie d'énergie et protection de l'environnement	Consommation d'énergie extrêmement faible (<500W), équipé d'un collecteur de brouillard d'huile
Système CNC	Système allemand Beckhoff
Course (X/Y/Z)	78 / 56 / 50mm
Application typique	Usinage à tolérances serrées de composants d'ingénierie miniatures, de petites pièces en métaux précieux, etc.
