Un fournisseur d’usinage médical n’est pas sélectionné uniquement sur le nombre de machines. Les équipes américaines chargées des appareils ont besoin de preuves que le fournisseur peut détenir la géométrie requise, préserver l'identité des matériaux, documenter les résultats de l'inspection, protéger les données CAO contrôlées et communiquer rapidement lorsqu'un dessin ne peut pas être fabriqué tel qu'il a été publié.
Sanluo Precision est un fabricant et fournisseur d'usinage médical CNC de précision basé à Shenzhen, en Chine. Ses capacités déclarées comprennent l'usinage à cinq axes, le tournage-fraisage, le travail au tour suisse et à centrage, le tournage CNC, la rectification de précision, l'électroérosion à fil, l'usinage laser et le micro-usinage. La société prend en charge les pièces personnalisées depuis le travail de développement d'une seule pièce jusqu'à la production en grand volume et répertorie les applications médicales telles que les têtes sphériques d'articulations artificielles, les composants de fusion vertébrale, les vis médicales, les outils chirurgicaux, les pièces vasculaires, les composants de cœur artificiel, les pièces d'équipement de diagnostic et les pièces liées aux sondes à ultrasons.
La question pratique n’est pas simplement : « Cet atelier peut-il fabriquer la pièce ? » Il s'agit de savoir si l'atelier peut fabriquer la pièce à plusieurs reprises, prouver ce qu'il a fabriqué et réagir correctement lorsque la production révèle une faiblesse dans la conception ou le processus.
Sanluo Precision décrit son service d'usinage médical comme un service technique complet, commençant par le développement du produit et s'étendant jusqu'à la production de masse. Son flux de travail déclaré utilise des outils CAO/FAO/IAO, la modélisation CATIA, la programmation Mastercam, l'analyse ANSYS et le contrôle de la production via MES. Cette combinaison est pertinente lorsqu'une pièce est difficile à fixer, présente des caractéristiques internes profondes, comporte des parois fines ou nécessite plusieurs opérations pour préserver la concentricité.
Pour une révision des dessins, fournissez le fichier CAO natif lorsque cela est autorisé, le dessin publié, l'historique des révisions, les spécifications du matériau, le volume annuel prévu et toutes les caractéristiques essentielles au fonctionnement connues. Demandez au fournisseur d'identifier les problèmes d'accès aux outils, les murs non soutenus, les coins internes pointus, les références difficiles, les risques de bavures et les caractéristiques pouvant nécessiter une électroérosion, un meulage ou une opération secondaire. Un examen DFM utile devrait aboutir à des propositions de modifications spécifiques, et non à une déclaration générale selon laquelle la pièce est « usinable ».
Le support des prototypes doit également être discuté en termes commerciaux. Confirmez si le premier article utilisera la même qualité de matériau, les mêmes machines, la même approche d'outillage, l'équipement d'inspection et le même itinéraire de finition destinés à la production. Un prototype réalisé avec un processus différent peut prouver la conception, mais vous en dit peu sur la répétabilité en volume. Sanluo déclare qu'il prend en charge les commandes d'une seule pièce ainsi que les programmes à volume élevé, les acheteurs doivent donc se demander comment le plan de fabrication change entre ces étapes.
Votre demande de prix doit identifier la qualité et l'état exacts du matériau, pas seulement « l'acier inoxydable » ou le « titane ». Sanluo répertorie les aciers inoxydables de qualité implantaire et d'intervention, les alliages de titane, les alliages haute température, la céramique, l'acier au tungstène, le PEEK, le PEI, le PAI et l'UPE parmi ses matériaux pris en charge. Les exigences applicables en matière de qualité, de traitement thermique, de dureté, de traçabilité des lots et de certificat doivent toujours provenir de vos documents de conception et de qualité.
Les tolérances doivent être liées à la fonction. Marquez les véritables dimensions critiques, les relations de référence, le faux-rond, la planéité, la cylindricité, les exigences de filetage et les limites de finition de surface plutôt que d'appliquer une tolérance stricte à chaque fonctionnalité. Demandez comment chaque caractéristique critique sera inspectée. Un fournisseur peut utiliser une MMT pour la précision de positionnement, un système optique pour les petits profils, des jauges étalonnées pour les filetages et un équipement de finition de surface pour l'étanchéité ou les surfaces d'appui. La méthode d'inspection est importante car un résultat n'est significatif que lorsque l'incertitude de mesure et la configuration sont appropriées.
Le traitement de surface doit être indiqué dans le cadre de la définition de la pièce. La compatibilité avec l'anodisation, la passivation, l'électropolissage, le revêtement, le traitement thermique, le nettoyage, le marquage et la stérilisation peut modifier les dimensions ou la chimie de la surface. L’emballage mérite la même attention. Définissez si les pièces nécessitent des sacs individuels, une manipulation propre, des capuchons de protection, un contrôle de l'humidité, des étiquettes de lot ou un emballage séparé pour différentes révisions. Ces détails deviennent souvent urgents après la première expédition, lorsqu'une pièce usinée en bon état arrive rayée, mélangée par lot ou impossible à identifier.

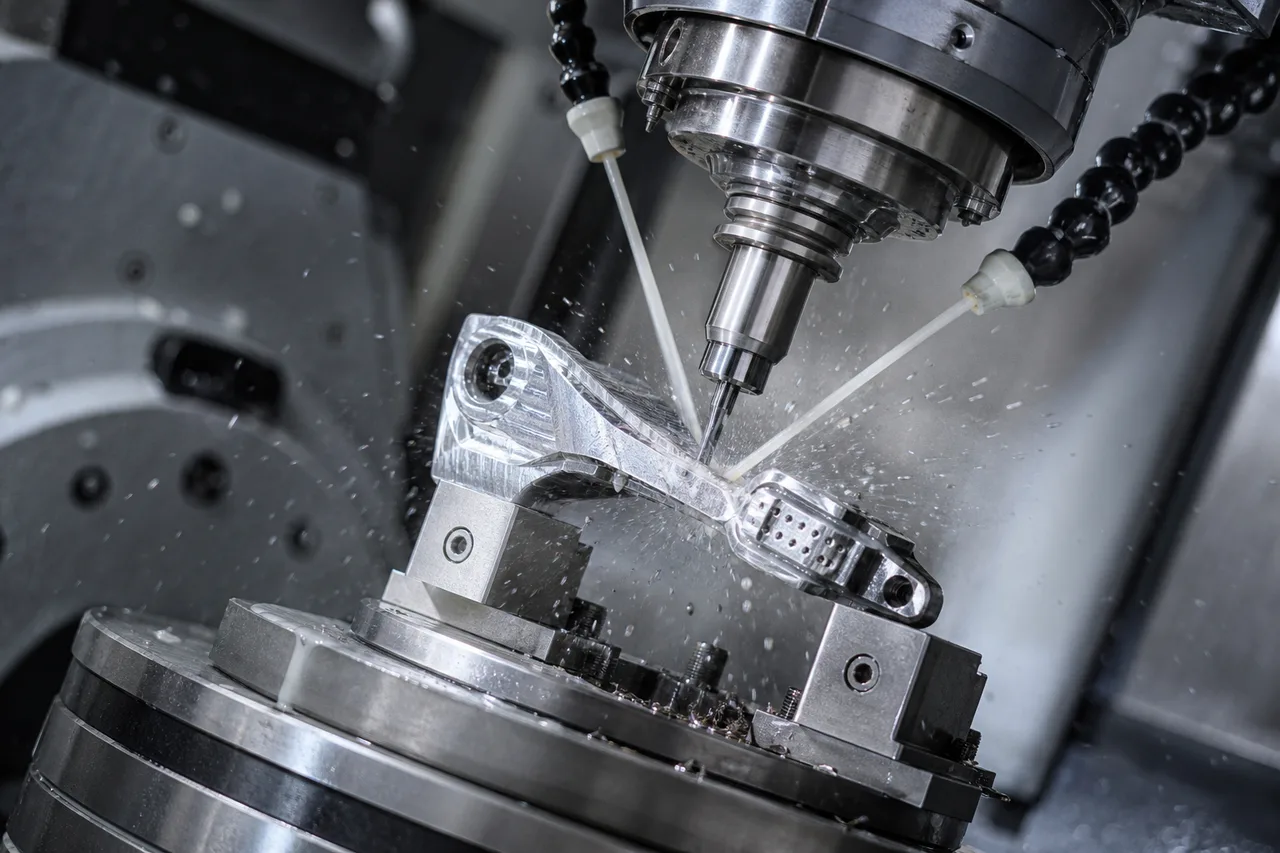

La sélection du processus doit suivre la géométrie, le matériau, la pile de tolérances et la quantité de la pièce. L'usinage à cinq axes est utile lorsque plusieurs faces doivent être atteintes avec moins de configurations, lorsque les surfaces composées nécessitent une orientation contrôlée de l'outil ou lorsque des refixages répétés menaceraient la précision de la position. Cela peut réduire le nombre de configurations, mais cela ne supprime pas le besoin d’une planification et d’une inspection solides des données. Une structure de référence mal définie reste un problème sur une machine à cinq axes.
L'usinage de type suisse convient généralement parfaitement aux pièces petites, longues et minces présentant des caractéristiques tournées, des trous transversaux, des filetages et une demande de production répétée. Le support de la bague de guidage aide à contrôler la déviation près de la zone de coupe. Le tournage-fraisage convient aux pièces qui combinent des caractéristiques de rotation avec des méplats fraisés, des fentes, des trous ou des détails hors axe. Cela peut réduire les transferts entre les machines, ce qui peut contribuer à préserver la concentricité et à raccourcir le temps de manipulation.
L'électroérosion à fil et l'électroérosion à fil ont leur place lorsque la découpe conventionnelle ne peut pas atteindre une fente étroite, un profil interne pointu, un matériau dur ou un contour complexe. Le compromis est le temps de traitement et la nécessité de contrôler les couches de refonte, les zones affectées par la chaleur et le nettoyage post-traitement, le cas échéant. La rectification de précision est souvent choisie pour les surfaces d'appui, les relations cylindriques étroites ou les finitions contrôlées après traitement thermique. Le micro-usinage comporte ses propres risques : la casse des outils, la formation de bavures, la variation du matériau et les limites d'inspection deviennent plus importantes à mesure que les caractéristiques rétrécissent.
| Processus | Ajustement commun | Compromis acheteur à confirmer |
|---|---|---|
| CNC à cinq axes | Pièces aux contours complexes et fonctionnalités multifaces | Stratégie de montage, accès aux outils et vérification des surfaces difficiles |
| Type suisse | Pièces tournées petites et minces et production répétée | Contrôle du stock de barres, configuration des bagues de guidage et exigences de coupure ou de caractéristique d'extrémité |
| Tournage-Fraisage | Pièces rotatives avec caractéristiques fraisées ou hors axe | Transfert de données et concentricité entre opérations combinées |
| EDM ou EDM à fil | Matériaux durs, fentes étroites et profils inaccessibles | État de la surface, rinçage, nettoyage et durée du cycle |
| Meulage ou micro usinage | Finitions soignées, petites fonctionnalités et contrôle géométrique étroit | Contrôle des bavures, capacité d'inspection et sensibilité aux variations de matériaux |

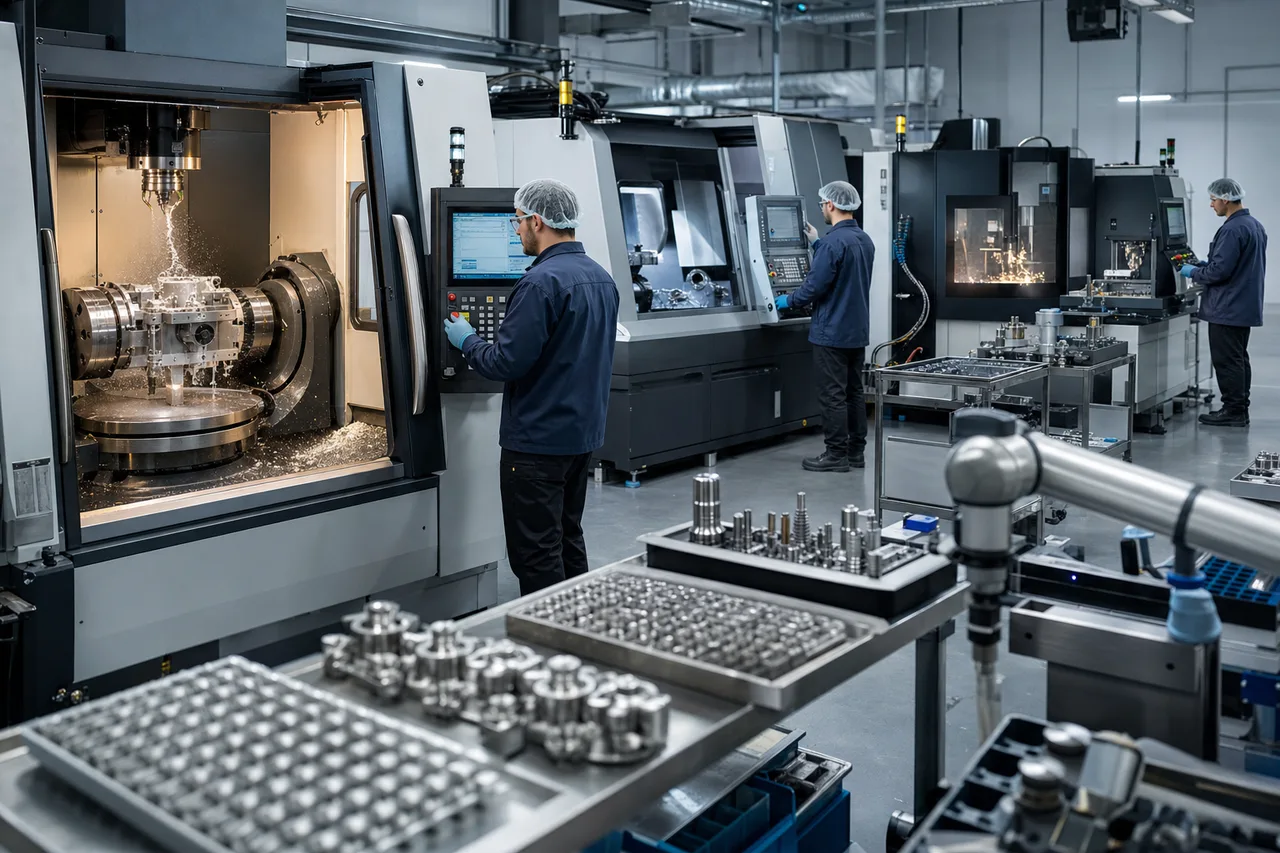

L'offre de services plus large de Sanluo comprend le tournage CNC, l'usinage de type suisse, le tournage-fraisage, le meulage, l'électroérosion à fil, l'usinage laser et le micro-usinage. Une conversation de sourcing solide doit demander quel itinéraire est proposé, pourquoi il correspond à la pièce et quelles caractéristiques seront vérifiées après chaque opération majeure.
Un appel d'offres complet réduit deux problèmes courants : les devis qui ne peuvent pas être comparés et les prix qui changent après un examen technique. Envoyez suffisamment d'informations au fournisseur pour qu'il comprenne le risque présenté par la pièce, et pas seulement sa forme extérieure. La séquence suivante fonctionne bien pour les nouveaux composants et les transferts de conception.
Pour un fournisseur basé en Chine, ajoutez une discussion sur le contrôle des documents avant l'échange de fichiers. Décidez quels types de fichiers sont nécessaires, qui peut y accéder, comment les révisions sont nommées et comment les données obsolètes sont supprimées. Si la pièce est réglementée ou commercialement sensible, votre contrat d'achat doit traiter de la confidentialité, de la sous-traitance autorisée, de la propriété de l'outillage et de l'approbation des modifications de processus.
Sanluo Precision présente son travail d'usinage médical comme bien plus qu'une simple découpe. La société décrit un flux de travail connecté qui utilise la CAO/FAO/IAO, CATIA pour la modélisation, Mastercam pour la programmation, l'analyse ANSYS, la production contrôlée par MES et la vérification des jumeaux numériques. Concrètement, ces outils peuvent prendre en charge différentes parties de la chaîne de fabrication : révision de la conception et intégrité du modèle, création de parcours d'outils, analyse technique, contrôle de l'état de production et vérification virtuelle avant qu'un programme n'atteigne la machine.
Vérification du jumeau numériquefait référence à l'utilisation d'une représentation numérique de la machine, de l'outillage, des accessoires, du stock et du mouvement programmé pour vérifier l'opération prévue avant la coupe. Sa valeur est la plus grande sur les travaux complexes à cinq axes, où les collisions, l'inclinaison excessive de l'outil, les surfaces inaccessibles et les conditions inattendues des matériaux peuvent être coûteuses à découvrir sur la machine. Elle ne remplace pas l’inspection premier article. La simulation peut confirmer qu'un parcours d'outil est plausible ; la mesure confirme que la pièce finie correspond au dessin.
Production contrôlée par MESsignifie que le système d'exécution de la fabrication est utilisé pour gérer les informations de production telles que les ordres de travail, l'acheminement, le statut et les enregistrements de processus. Pour un acheteur de dispositif médical, la question utile est de savoir quelles informations peuvent être liées au lot fini. Demandez si le fournisseur peut relier les certificats de matériaux, les enregistrements de machines ou d'opérations, les résultats d'inspection, les actions de non-conformité et les documents d'expédition à un numéro de pièce et à une révision.
La société déclare également prendre en charge l'usinage à cinq axes, le tournage-fraisage et le traitement au tour de centrage. Ces capacités concernent les composants difficiles, mais les acheteurs doivent toujours demander un itinéraire proposé pour le dessin spécifique. Le bon partenaire technique explique où le processus est stable, où il est sensible et quelles preuves seront générées à chaque étape. Vous pouvez consulter celui de SanluoServices d'usinage médical CNC de précisionavec votre package RFQ avant de commencer cette discussion.
La liste d'applications fournie par Sanluo couvre à la fois les composants liés aux implants et les pièces d'équipement. Il comprend des têtes sphériques artificielles, des dispositifs de fusion vertébrale, des vis médicales, des instruments chirurgicaux, des outils pour le glaucome, des pièces de cœur artificiel, des composants vasculaires, des pièces d'équipement de diagnostic et des composants liés aux sondes à ultrasons. Ces applications ne comportent pas toutes le même risque de fabrication. Une surface d'appui polie, un petit outil chirurgical et un composant de boîtier peuvent nécessiter des contrôles d'usinage, d'inspection, de nettoyage et d'emballage complètement différents.
Pour les pièces métalliques, Sanluo répertorie l'acier inoxydable de qualité implantaire et d'intervention, les alliages de titane, les alliages haute température et l'acier au tungstène. Le titane peut être difficile car il génère de la chaleur à l'interface de coupe et réagit mal à une sélection d'outil ou à un contrôle des copeaux négligents. Les aciers inoxydables varient considérablement en termes de comportement à l'écrouissage et d'usinabilité. Les alliages haute température exigent un contrôle minutieux des conditions de coupe et de l’usure des outils. L'acier au tungstène pose des problèmes de dureté et d'usure des bords qui peuvent favoriser l'électroérosion ou le meulage pour certaines caractéristiques.
Les matériaux non métalliques répertoriés comprennent la céramique, le PEEK, le PEI, le PAI et l'UPE. Les polymères techniques ne sont pas simplement des versions plus douces du métal. Ils peuvent fluer, absorber l'humidité, se déformer sous le serrage ou présenter un comportement dimensionnel différent après usinage. Les pièces en céramique peuvent nécessiter un outillage et une manipulation spécialisés, car un écaillage des bords peut se produire même lorsque la géométrie nominale est correcte. Votre demande de prix doit indiquer si le matériau est utilisé dans un implant, un instrument, un dispositif de diagnostic ou un ensemble sans contact avec le patient, car les attentes en matière de nettoyage, de surface et de documentation peuvent différer.
Le choix des matériaux reste la responsabilité du concepteur de l’appareil. Le fournisseur peut signaler des problèmes d’usinage, suggérer une nuance adaptée à la fabrication et identifier les modes de défaillance probables, mais il ne doit pas substituer silencieusement un matériau car il est plus facile à découper. Confirmez la liste des matériaux approuvés, le format du certificat, l'identification du lot et toute restriction concernant le contenu recyclé, les revêtements ou le traitement thermique extérieur avant le début de la production.
Un fournisseur d'usinage fournit des preuves de fabrication ; le fabricant de l’appareil reste responsable de la stratégie réglementaire de l’appareil fini, des contrôles de conception, de la gestion des risques, de la vérification, de la validation et de la soumission sur le marché. Cette distinction est importante. Un certificat de conformité ne démontre pas en soi qu'un dispositif médical complet est sûr, efficace ou conforme à toutes les exigences américaines applicables.
Le site Web de Sanluo répertorie les certifications ISO 9001 : 2008 et ISO 14001 : 2004. Les acheteurs doivent demander les certificats à jour, les déclarations de portée, les détails de l'organisme émetteur et le statut d'expiration lors de la qualification. Étant donné que les normes répertoriées sont des éditions plus anciennes, ne présumez pas qu'elles répondent à toutes les exigences de votre procédure qualité fournisseur. Demandez comment le fournisseur gère le contrôle des documents, l'étalonnage, les produits non conformes, les actions correctives, la formation, les contrôles des fournisseurs, les modifications de processus et la conservation des enregistrements.
La traçabilité doit être définie au niveau du lot. En fonction du composant, vous devrez peut-être connecter les informations sur la chaleur ou le lot des matériaux entrants à l'ordre de travail, aux opérations de la machine, aux résultats d'inspection, à la sous-traitance, aux étiquettes d'emballage et à l'expédition. Si la pièce est sérialisée ou marquée au laser, confirmez comment le marquage affecte la surface et comment la marque est vérifiée. Si un écart se produit, convenez du confinement et de la disposition avant que le premier problème de production n’apparaisse.
Le fabricant de l'appareil doit également contrôler le dessin approuvé, les spécifications, les critères d'acceptation et le processus de modification. Un fournisseur d'usinage ne doit pas réviser une dimension, un matériau, une finition ou un itinéraire de processus sans autorisation écrite lorsque cette modification pourrait affecter l'appareil. Traitez les enregistrements des fournisseurs comme des entrées contrôlées dans votre dossier qualité, et non comme un substitut à votre propre documentation de conception et de production.
Le délai commence avant que le premier copeau ne soit coupé. La révision des dessins, le devis, l'approvisionnement en matériaux, la programmation, les agencements, la finition extérieure, l'inspection du premier article, les corrections, l'approbation et le transport international peuvent chacun affecter le calendrier. Demandez ces étapes séparément plutôt que d’accepter une seule estimation de livraison globale. Un prototype peut évoluer rapidement si le matériau est disponible, mais le calendrier de production peut changer lorsqu'un alliage spécial, une qualité céramique, un revêtement ou un processus extérieur qualifié est requis.
La communication d’inspection doit être convenue avant le début de l’inspection. Confirmez le format du rapport, les unités, la convention de dessin des bulles, le plan d'échantillonnage, le traitement des caractéristiques manquantes et la méthode de rapport des résultats hors tolérance. Pour les pièces complexes, demandez si le fournisseur fournira des données d’inspection par caractéristique ou uniquement un certificat de réussite/échec. Un court appel vidéo autour du rapport du premier article résout souvent les problèmes de données et d’interprétation plus rapidement qu’une longue chaîne d’e-mails.
La gestion sécurisée de la CAO mérite un processus écrit. Utilisez un canal de transfert contrôlé lorsque cela est possible, limitez l'accès au personnel qui a besoin des fichiers et identifiez la révision actuelle dans le nom du fichier et la documentation d'achat. Précisez si les sous-traitants reçoivent des données CAO pour le traitement thermique, le revêtement, le meulage, le nettoyage ou l'inspection. Votre accord doit stipuler que la sous-traitance n'autorise pas de modifications de conception incontrôlées ni de réutilisation de modèles propriétaires.
La préparation à la livraison comprend bien plus qu’un numéro de suivi. Confirmez les documents d'exportation, les détails des factures commerciales, les listes de colisage, les étiquettes de lot, les certificats, les rapports d'inspection et le plan d'inspection de réception. Si les pièces sont sensibles à la contamination ou aux dommages esthétiques, définissez comment elles seront protégées pendant le transport. Celui de Sanluosupport d'usinage CNC médical personnalisédoit être évalué par rapport à ces exigences opérationnelles, et pas seulement par rapport au prix unitaire indiqué.
Envoyez à Sanluo Precision le dessin publié, le modèle 3D, les exigences en matière de matériaux et de finition, les quantités attendues, le calendrier cible et les attentes en matière d'inspection. Incluez les fonctionnalités les plus difficiles à fabriquer ou les plus coûteuses à se tromper. Si vous êtes encore en développement, dites-le. Un fournisseur peut donner de meilleurs conseils lorsqu’il sait si l’objectif immédiat est un retour sur la conception, un prototype fonctionnel, un premier article ou une production répétée.
Demandez une recommandation de processus, des commentaires DFM, des hypothèses externes au processus, un plan d'inspection, des documents de traçabilité et une estimation du délai de livraison par étapes. Pour les composants complexes ou miniatures, demandez une confirmation du montage, de l'accès aux outils, du contrôle des bavures, du traitement de surface, du nettoyage et de l'emballage avant d'approuver le devis. C’est là que la clarté technique est la moins bonne.
Partagez votre package de dessins et vos exigences de production avec Sanluo Precision pour discuter de la sélection du processus, de la fabricabilité, des dossiers d'inspection et d'un cheminement pratique du prototype à la production.
