Usinage CN de précisionest à l'avant-garde de la fabrication avancée, permettant la production de composants avec des tolérances mesurées en microns et des finitions de surface qui rivalisent avec la qualité optique. Cette analyse complète explore les principes fondamentaux, les capacités technologiques et l’impact transformateur de l’usinage CN de précision dans les secteurs critiques. La discussion couvre l'évolution de l'usinage conventionnel vers la précision contrôlée par ordinateur, les éléments clés qui définissent la capacité d'usinage de précision et les applications étendues dans les secteurs de l'aérospatiale, du médical, de l'automobile et de l'électronique. Grâce à un examen détaillé des normes de tolérance, des méthodologies de contrôle qualité et des tendances émergentes telles que l'usinage piloté par l'IA et les technologies multi-axes, l'article démontre pourquoi l'usinage CN de précision est devenu indispensable pour produire les composants hautes performances qui alimentent l'innovation moderne.

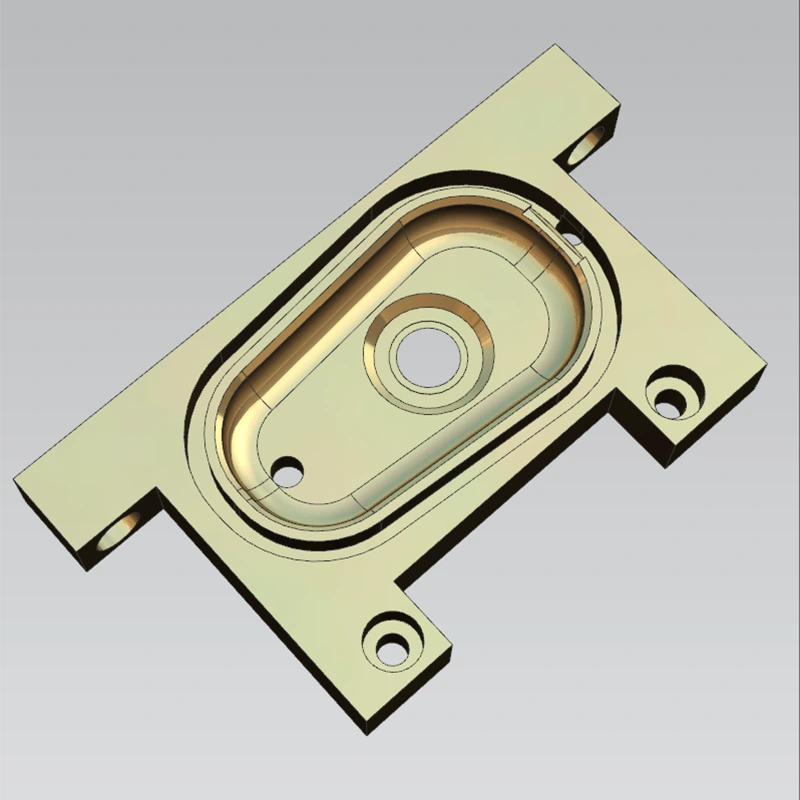

1. Définir l'usinage CN de précision à l'ère moderne
Usinage CN de précisionreprésente la convergence de la technologie de commande numérique par ordinateur avec des processus de fabrication de très haute précision. Contrairement à l'usinage conventionnel qui repose fortement sur les compétences de l'opérateur et l'intervention manuelle, l'usinage CN de précision exploite des algorithmes informatiques avancés, des systèmes d'asservissement haute résolution et des structures de machines-outils rigides pour atteindre des précisions dimensionnelles inimaginables il y a quelques décennies à peine.
L'usinage CN de précision se définit par sa capacité à maintenir systématiquement des tolérances de 0,01 millimètres ou plus, avec des systèmes avancés capables d'atteindre une précision inférieure au micron. Ce niveau de précision est atteint grâce à une combinaison de facteurs : des structures de machine ultra-rigides qui résistent à la déformation thermique et mécanique, des systèmes de retour d'information haute résolution qui surveillent et corrigent en permanence la position de l'outil, et des algorithmes de contrôle sophistiqués qui optimisent les trajectoires d'outil en temps réel.
Le champ d’application de l’usinage de précision à commande numérique s’étend bien au-delà du simple enlèvement de métal. Il englobe un écosystème complet de technologies, notamment des logiciels de CAO/FAO pour la programmation de pièces, des outils de coupe avancés dotés de géométries et de revêtements techniques, des systèmes de maintien de pièce de précision qui maintiennent la position des pièces à l'échelle du micron, et des protocoles d'inspection rigoureux utilisant des machines à mesurer tridimensionnelles (MMT) et des systèmes de mesure optique. Ensemble, ces éléments forment un système de fabrication intégré capable de produire des composants répondant aux spécifications les plus exigeantes.
2. L'évolution technologique de la CN conventionnelle à la CN de précision
Le passage de l’usinage conventionnel à l’usinage de précision CN représente l’une des transformations technologiques les plus importantes de l’histoire de la fabrication. Comprendre cette évolution fournit un contexte essentiel pour apprécier les capacités des systèmes d'usinage CN de précision modernes.
2.1 L'ère de l'usinage manuel
L'usinage traditionnel reposait entièrement sur les compétences et l'expérience de l'opérateur de la machine. Les tours, fraiseuses et meuleuses manuels exigeaient que les opérateurs interprètent les dessins techniques, calculent les paramètres de coupe et contrôlent manuellement les mouvements des outils à l'aide de volants et de leviers. Même si des machinistes qualifiés pouvaient obtenir des résultats impressionnants, le processus était intrinsèquement limité par des facteurs humains : fatigue, incohérence et incapacité à maintenir une précision extrême sur de longues séries de production.
2.2 L'introduction de la commande numérique
Le développement de la commande numérique (NC) dans les années 1950 a marqué le premier pas vers l'automatisation. Les premiers systèmes CN utilisaient du papier perforé pour stocker les instructions d’usinage, permettant ainsi aux machines d’exécuter des séquences d’opérations préprogrammées. Cela a éliminé le besoin d’une intervention manuelle continue et a permis une reproduction cohérente des pièces. Cependant, les premiers systèmes CN étaient limités par la puissance de calcul disponible à l'époque et ne pouvaient exécuter que des parcours d'outils relativement simples.
2.3 La révolution de la commande numérique par ordinateur
L'intégration des ordinateurs dans les systèmes CN, donnant naissance à la commande numérique par ordinateur (CNC), a représenté un bond en avant considérable. Les machines CNC pourraient stocker plusieurs programmes, effectuer des calculs complexes pour optimiser le parcours de l'outil et intégrer les commentaires des capteurs pour compenser les variations du processus d'usinage. Cela a permis le développement de capacités d’usinage multi-axes et la capacité de produire des pièces aux géométries 3D complexes.
2.4 L'émergence de l'usinage de précision à commande numérique
À mesure que la technologie CNC mûrissait, une nouvelle classe de machines est apparue, spécialement conçue pour les applications de très haute précision. Les systèmes d'usinage CN de précision intègrent des fonctionnalités telles que :
- Roulements hydrostatiques ou aérostatiques qui éliminent le contact et la friction métal sur métal
- Systèmes de stabilisation thermique qui maintiennent une température constante dans toute la structure de la machine
- Codeurs linéaires et rotatifs haute résolution avec une résolution submicronique
- Algorithmes avancés de contrôle d'asservissement qui anticipent et compensent les erreurs dynamiques
Ces avancées technologiques ont repoussé les limites de ce qui est réalisable en usinage, permettant la production de composants avec des états de surface mesurés en nanomètres et des tolérances géométriques qui se rapprochent des limites physiques des matériaux usinés.
3. Éléments fondamentaux de la capacité d’usinage CN de précision
Usinage CN de précisionla capacité repose sur plusieurs piliers technologiques interconnectés. Chaque élément doit fonctionner à un niveau exceptionnellement élevé pour que le système dans son ensemble atteigne la précision requise.
3.1 Structure et rigidité de la machine-outil
La base de l’usinage de précision à commande numérique est la structure de la machine-outil elle-même. Les centres d'usinage de précision sont construits à partir de matériaux présentant un rapport rigidité/poids élevé, tels que le béton polymère ou la fonte avec des conceptions nervurées optimisées. La structure de la machine doit résister à la déformation sous les forces de coupe et maintenir une stabilité géométrique malgré les variations de température. De nombreuses machines de précision intègrent des systèmes d'amortissement actif qui détectent et annulent les vibrations en temps réel.
3.2 Systèmes de contrôle de mouvement et de rétroaction
L'usinage CN de précision repose sur des systèmes de contrôle de mouvement en boucle fermée qui surveillent et ajustent en permanence la position de l'outil. Les encodeurs haute résolution, souvent avec des résolutions de 0,1 micron ou mieux, fournissent un retour de position en temps réel au système de contrôle. Les servomoteurs avancés répondent à ce feedback avec des corrections rapides et précises, garantissant que l'outil suit la trajectoire programmée avec un écart minimal.
3.3 Technologie d'outillage et de coupe
Les outils de coupe pour l'usinage CN de précision sont conçus avec un soin extrême. Les géométries des outils sont optimisées pour des combinaisons spécifiques de matériaux et d'outils, et des revêtements avancés tels que le carbone de type diamant (DLC) ou le nitrure de titane et d'aluminium (TiAlN) réduisent la friction et prolongent la durée de vie de l'outil. Les porte-outils doivent maintenir une concentricité au micron près pour éviter tout faux-rond qui dégraderait l'état de surface et la précision dimensionnelle.
3.4 Contrôle environnemental
L'usinage de précision est très sensible aux facteurs environnementaux. Des variations de température aussi faibles que 1 °C peuvent entraîner des changements dimensionnels importants dans les grandes pièces. Les installations d'usinage de précision maintiennent donc des contrôles environnementaux stricts, notamment une régulation de la température à ±0,5°C, des fondations isolantes contre les vibrations et une filtration de l'air propre pour éviter toute contamination.
3.5 Programmation et simulation
L'usinage CN de précision moderne repose sur un logiciel de FAO sophistiqué qui génère des trajectoires d'outils optimisées en fonction de la géométrie de la pièce et des propriétés des matériaux. Les capacités de simulation avancées permettent aux programmeurs de visualiser le processus d'usinage avant la découpe du métal, identifiant ainsi les collisions potentielles, les charges d'outils excessives ou les problèmes de finition de surface. Cette capacité d'usinage virtuel réduit considérablement le risque d'erreurs et permet la production de pièces complexes en toute confiance.
| Élément de capacité | Technologie clé | Impact sur la précision |
|---|---|---|
| Structure de la machine | Base en béton polymère, amortissement actif | Minimise les vibrations et la distorsion thermique |
| Contrôle de mouvement | Moteurs linéaires, codeurs submicroniques | Permet une précision de positionnement inférieure à 1 micron |
| Outillage | Plaquettes PCD/CBN, porte-outils de précision | Maintient la stabilité dimensionnelle et la finition de surface |
| Environnemental | Contrôle de la température, isolation des vibrations | Élimine les influences externes sur la précision |
| Programmation | FAO 5 axes, simulation de trajectoire d'outil | Optimise les conditions de coupe et évite les erreurs |
4. Applications critiques dans les secteurs à enjeux élevés
Usinage CN de précisionest devenu indispensable dans un large éventail d'industries où la performance, la fiabilité et la sécurité des composants sont primordiales.
4.1 Aérospatiale et défense
L'industrie aérospatiale exige des composants capables de résister à des conditions extrêmes tout en conservant des tolérances dimensionnelles rigoureuses. L'usinage CN de précision est utilisé pour produire des aubes de turbine, des composants structurels de cellule, des pièces de train d'atterrissage et des composants de satellite. Les matériaux tels que les alliages de titane, l'Inconel et les composites avancés nécessitent des stratégies d'usinage spécialisées pour atteindre la précision requise sans compromettre les propriétés des matériaux. Les investissements croissants dans les avions de nouvelle génération et l’exploration spatiale continuent de stimuler la demande de capacités d’usinage d’ultra-précision.
4.2 Fabrication de dispositifs médicaux
Les dispositifs médicaux représentent l’une des applications les plus exigeantes en matière d’usinage de précision à commande numérique. Les implants orthopédiques, les instruments chirurgicaux et les composants dentaires nécessitent des tolérances mesurées en microns pour garantir un ajustement et un fonctionnement appropriés dans le corps humain. L'utilisation de matériaux biocompatibles tels que le titane et l'acier inoxydable, combinée à la nécessité de géométries 3D complexes, fait de l'usinage CN de précision la méthode de fabrication préférée pour de nombreuses applications médicales.
4.3 Automobile et sport automobile
L'ingénierie automobile moderne s'appuie largement sur l'usinage CN de précision pour les composants critiques du groupe motopropulseur, les systèmes d'injection de carburant et les pièces de moteur hautes performances. L'industrie du sport automobile, en particulier, repousse les limites de l'usinage de précision, les équipes de Formule 1 et de courses d'endurance exigeant des composants fabriqués selon des tolérances qui maximisent les performances tout en minimisant le poids.
4.4 Électronique et semi-conducteur
L'industrie électronique dépend de l'usinage CN de précision pour la production d'équipements de fabrication de semi-conducteurs, de boîtiers de connecteurs et de dissipateurs thermiques. Alors que les appareils électroniques continuent de diminuer en taille tout en augmentant en complexité, la demande de composants usinés avec précision avec des tolérances toujours plus strictes continue de croître.
4.5 Optique et photonique

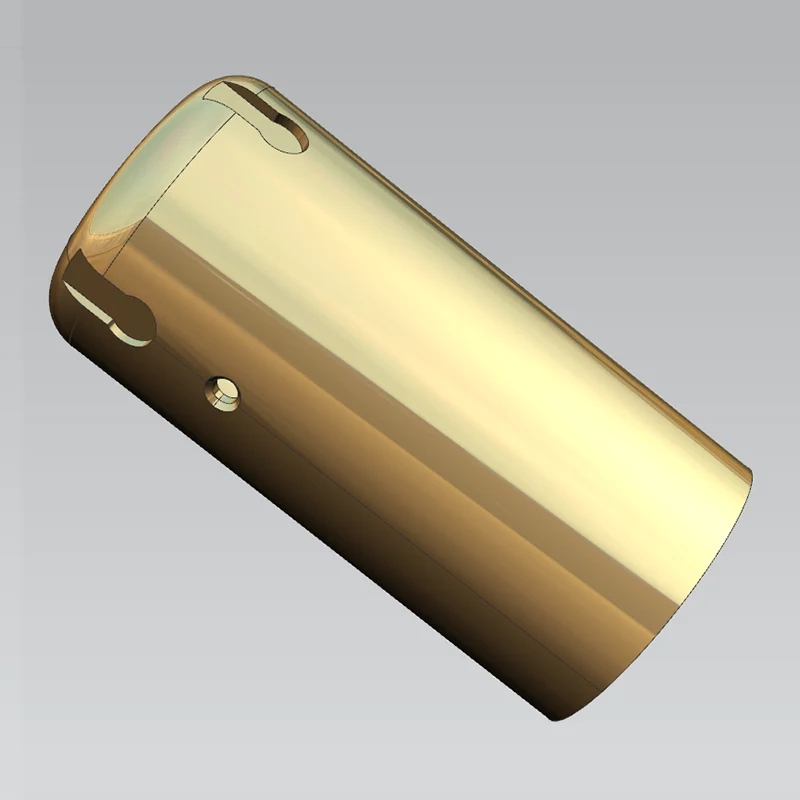

L'usinage CN d'ultra-précision joue un rôle essentiel dans la production de composants optiques, notamment les lentilles, les miroirs et les guides d'ondes. Le tournage diamant en un seul point, une forme spécialisée d'usinage CN de précision, peut produire des surfaces optiques avec une rugosité de surface mesurée en nanomètres, éliminant ainsi le besoin de polissage post-traitement dans de nombreuses applications.
5. Usinage CN de précision par rapport aux méthodes conventionnelles : une analyse comparative
Comprendre les distinctions entre l'usinage de précision CN et les approches d'usinage conventionnelles est essentiel pour prendre des décisions de fabrication éclairées.
| Caractéristiques | Usinage CN de précision | Usinage conventionnel |
|---|---|---|
| Précision dimensionnelle | ±0,005 mm à ±0,001 mm | ±0,05 mm à ±0,1 mm |
| Finition de surface (Ra) | 0,1 à 0,4 microns | 0,8 à 3,2 microns |
| Contrôle des processus | En boucle fermée, contrôlée par ordinateur | Dépendant de l'opérateur, en boucle ouverte |
| Répétabilité | Cohérence exceptionnelle d’une pièce à l’autre | Variable, en fonction des compétences de l'opérateur |
| Capacité de géométrie complexe | Contours 3D complexes sur 5 axes | Limité aux géométries plus simples |
| Adéquation du volume de production | Du prototype au grand volume | Volume généralement inférieur |
L'usinage de précision CN atteint sa précision supérieure grâce à plusieurs avantages clés :
- Précision automatisée :Les systèmes contrôlés par ordinateur éliminent la variabilité inhérente aux opérations manuelles
- Rémunération en temps réel :Les systèmes de rétroaction corrigent en permanence la dilatation thermique, l'usure des outils et d'autres sources d'erreurs
- Parcours d'outils optimisés :Le logiciel de FAO avancé génère des stratégies de coupe efficaces qui minimisent la déviation et l'usure de l'outil.
- Surveillance des processus :Les capteurs détectent les anomalies et permettent des ajustements proactifs avant que la qualité des pièces ne soit compromise
Alors que l'usinage conventionnel peut suffire pour de nombreuses applications générales, l'usinage CN de précision est essentiel lorsque la fonction des composants dépend de tolérances strictes, de finitions de surface supérieures ou de géométries complexes qui ne peuvent pas être obtenues par des méthodes manuelles.
6. Normes de tolérance et cadres d’assurance qualité
L'usinage de précision CN fonctionne dans un cadre complet de normes internationales qui définissent les exigences de tolérance et les procédures d'assurance qualité.
6.1 ISO 2768 : Tolérances générales
L'ISO 2768-1 spécifie les tolérances générales pour les dimensions linéaires et angulaires des pièces. La norme établit quatre classes de tolérance : fine (f), moyenne (m), grossière (c) et très grossière (v) – qui fournissent une base de référence pour le contrôle dimensionnel. L'usinage CN de précision s'effectue généralement au niveau de tolérance fine ou au-delà, de nombreuses applications nécessitant des tolérances plus strictes que celles spécifiées dans la norme.
6.2 ISO GPS et ASME Y14.5
Les normes de dimensionnement et de tolérancement géométriques (GD&T), notamment ISO GPS et ASME Y14.5, fournissent le langage permettant de spécifier des exigences géométriques complexes telles que la planéité, le parallélisme et la concentricité. Ces normes permettent aux ingénieurs de communiquer des exigences fonctionnelles précises qui vont au-delà des simples limites dimensionnelles.
6.3 Capacités de tolérance dans l'usinage CN de précision
L'usinage CN de précision moderne atteint des niveaux de tolérance qui dépassent de loin les exigences des normes générales :
- Précision standard :±0,01 mm pour les caractéristiques générales
- Haute précision :±0,005 mm pour les fonctionnalités critiques
- Qualité aérospatiale/médicale :±0,002 à 0,003 mm pour les composants critiques
- Ultra-précision :±0,001 mm pour les applications spécialisées
6.4 Assurance qualité et inspection
L'assurance qualité dans l'usinage de précision CN utilise une gamme de technologies d'inspection avancées :
- Machines à mesurer tridimensionnelles (MMT) :Assurer une vérification dimensionnelle avec une précision inférieure au micron
- Systèmes de mesure optique :Permettre l’inspection sans contact de géométries complexes
- Profilomètres de surface :Mesurer les caractéristiques de finition de surface
- Surveillance en cours de processus :Des capteurs détectent les écarts pendant l'usinage pour une correction en temps réel
7. Tendances émergentes qui façonnent l’avenir de l’usinage de précision à commande numérique
Le domaine de l'usinage de précision à commande numérique continue d'évoluer rapidement, grâce aux progrès de la technologie numérique, de la science des matériaux et de l'automatisation.
7.1 Usinage piloté par l'IA et contrôle en boucle fermée
L'intelligence artificielle transforme l'usinage de précision à commande numérique grâce à l'optimisation des processus en temps réel. Les systèmes d'IA analysent les données des capteurs du processus d'usinage, notamment les forces de coupe, les vibrations, la température et les émissions acoustiques, pour effectuer des ajustements instantanés des avances, des vitesses de broche et des trajectoires d'outils. Cette approche en boucle fermée comble le fossé entre l'intention de conception, la programmation CN et le comportement d'usinage réel, permettant des niveaux de précision et d'efficacité qui étaient auparavant inaccessibles.
7.2 Usinage multi-axes et multi-tâches
La tendance vers un nombre croissant d’axes et de capacités d’usinage multitâches continue de progresser. L'usinage simultané sur 5 axes permet la production de pièces complexes dans une seule configuration, éliminant ainsi les erreurs cumulatives qui se produisent lorsque les pièces sont repositionnées entre les opérations. Les machines multitâches combinant des capacités de tournage, de fraisage et de meulage réduisent encore davantage la manipulation et améliorent la précision.
7.3 Jumeaux numériques et simulation de processus
La technologie des jumeaux numériques crée des répliques virtuelles de l’ensemble du processus d’usinage, permettant une simulation et une optimisation complètes avant le début de la production. Ces simulations modélisent non seulement la trajectoire de l'outil, mais également le comportement thermique et mécanique de la machine-outil, de la pièce à usiner et des outils de coupe. Cette capacité réduit considérablement le temps de configuration et élimine le risque d’erreurs coûteuses pendant la production.
7.4 Fabrication hybride additive-soustractive
L'intégration de la fabrication additive (impression 3D) avec l'usinage de précision à commande numérique ouvre de nouvelles possibilités pour produire des composants complexes et performants. Les processus additifs peuvent créer des formes quasi nettes qui sont ensuite finies avec un usinage CN de précision pour atteindre les tolérances et les finitions de surface requises. Cette approche hybride combine la liberté de conception de la fabrication additive avec la précision de l’usinage soustractif.
8. Questions fréquemment posées
L'usinage CN (Commande Numérique) fait référence à l'utilisation d'instructions programmées pour contrôler les machines-outils, généralement à l'aide de ruban perforé ou d'un support similaire. L'usinage CNC (Computer Numerical Control) intègre un ordinateur pour générer et stocker des programmes, effectuer des calculs complexes et fournir des commentaires et des ajustements en temps réel. L'usinage de précision CN est aujourd'hui presque exclusivement réalisé sur des machines CNC, mais le terme « CN » est souvent utilisé historiquement.
L'usinage CN de précision standard peut atteindre des tolérances de ± 0,01 mm. Les systèmes de haute précision peuvent atteindre ±0,005 mm et l'usinage ultra-précis peut atteindre ±0,001 mm ou mieux. La tolérance réalisable dépend de la capacité de la machine, du matériau, de l'outillage et des conditions environnementales.
L'usinage CN de précision est utilisé sur une large gamme de matériaux, notamment les alliages d'aluminium, les aciers inoxydables, les alliages de titane, l'Inconel et d'autres superalliages, le laiton, le cuivre, les plastiques et les composites avancés. La sélection des paramètres de coupe et de l'outillage est essentielle pour chaque matériau afin d'obtenir la précision et la qualité de surface requises.
L'usinage CN de précision est un processus soustractif qui élimine la matière d'un bloc solide pour créer la forme finale. La fabrication additive permet de fabriquer des pièces couche par couche à partir de matériaux en poudre. Alors que l'additif offre une liberté de conception, l'usinage CN de précision offre une précision dimensionnelle, un état de surface et des propriétés de matériaux supérieurs, ce qui en fait la méthode privilégiée pour les composants critiques.
La complexité de la géométrie des pièces, les tolérances requises, la dureté du matériau, le nombre de réglages et le besoin d'outillage spécialisé influencent tous l'effort d'usinage. Les pièces plus complexes avec des tolérances plus strictes nécessitent généralement des équipements plus avancés et des temps de cycle plus longs, mais le résultat est une qualité et une fiabilité supérieures des composants.
