Usinage de vis médicales de précision

Sanluo Precision est un fabricant et fournisseur professionnel d’usinage de vis médicales de précision en Chine. Il s'agit également d'un fabricant bien connu de vis médicales et de fixations pour implants orthopédiques dans l'industrie chinoise actuelle, fournissant des services de personnalisation professionnels à ses clients. L'entreprise produit principalement des attaches médicales telles que des vis à os, des vis pour plaques osseuses, des systèmes de tiges de vis vertébrales et des vis de remplacement d'articulations. Elle propose un usinage de vis médicales de précision personnalisé de haut niveau pour les entreprises de dispositifs médicaux orthopédiques, prenant en charge la personnalisation de pièces complexes et difficiles.

envoyer une demande

Description du produit

Usinage de précision des filetages

Sanluo Precision adopte les processus de fraisage à vent en spirale et de formage par pressage en spirale dans l'usinage de vis médicales de précision. Le fraisage en spirale des vis en alliage de titane et en acier inoxydable garantit une précision de pas de ± 0,01 mm, une précision de l'angle du profil de dent de ± 15' et une plage de valeurs Ra de rugosité de surface de 0,8 à 1,6 μm. Le processus de formage par pressage en spirale peut augmenter la résistance de la vis de 30 %, formant une couche durcie par travail à froid sur la surface et augmentant la résistance à la fatigue de 40 %.

Tableau de précision du poste de travail

précision dimensionnelle	DO	IDENTIFIANT	T（C）	DP	R
unité: ±/mm	0.002	0.003	0.005	0.005	0.01
Précision géométrique	rondeur	coaxialité	rectitude	cylindricité	tolérance de profil
unité: ±/mm	0.001	0.004	0.002	0.003	0.002
capacité de production	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces
cycle de production	3-20 jours	3-20 jours	3-20 jours	3-20 jours	3-20 jours

Matériaux et traitement thermique

En tant que fabricant professionnel de décolletage médical de précision, l'alliage de titane médical utilisé par Sanluo Precision Factory est le Ti-6Al-4V ELI (ASTM F136) et l'acier inoxydable médical est le 316L (ASTM F138). L'alliage de titane est recuit (entre 700°C et 800°C) pour éliminer les contraintes de traitement, avec une résistance à la traction supérieure à 860 MPa et un allongement d'au moins 10 %. L'acier inoxydable subit un traitement en solution solide (à 1 050 °C), ce qui donne une structure austénitique monophasée, avec une résistance à la traction d'au moins 490 MPa et une limite d'élasticité d'au moins 190 MPa. Le matériau sableux de 60 à 80 mesh est utilisé pour le sablage afin de former une surface rugueuse (Ra 3-5 μm), propice à l'intégration osseuse.

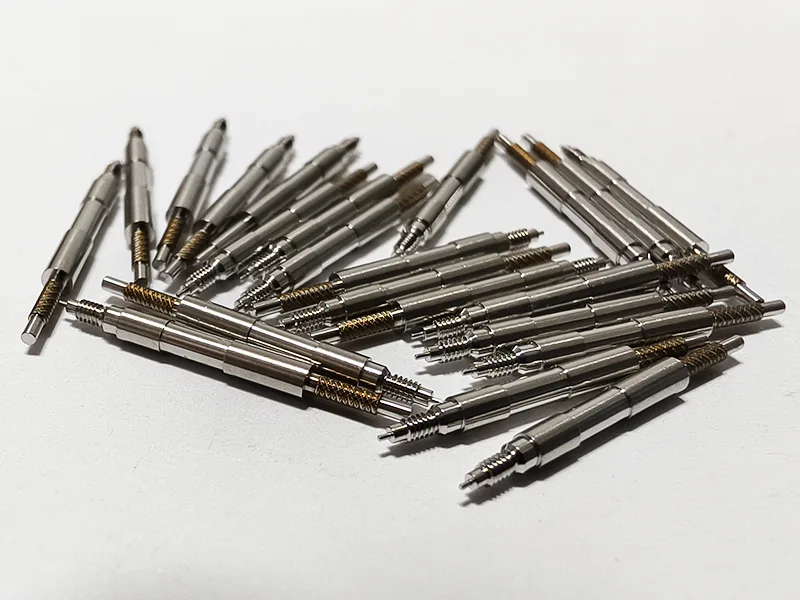

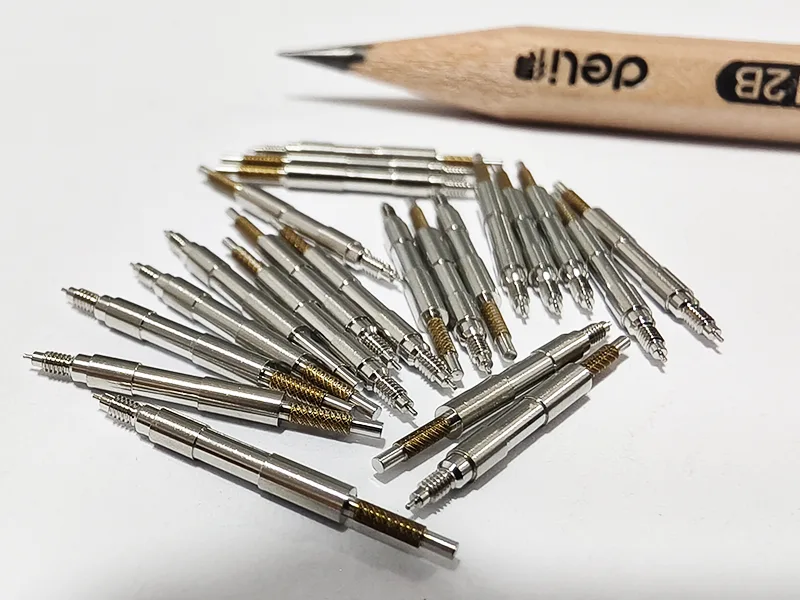

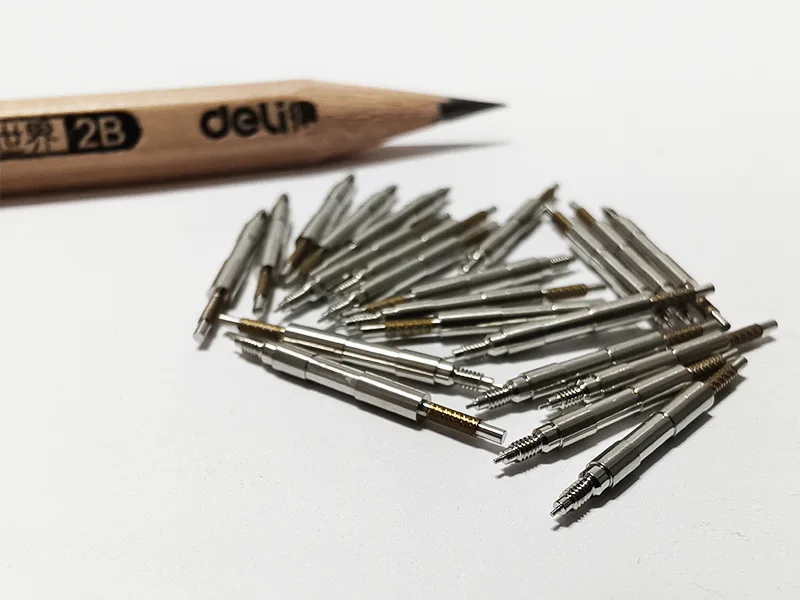

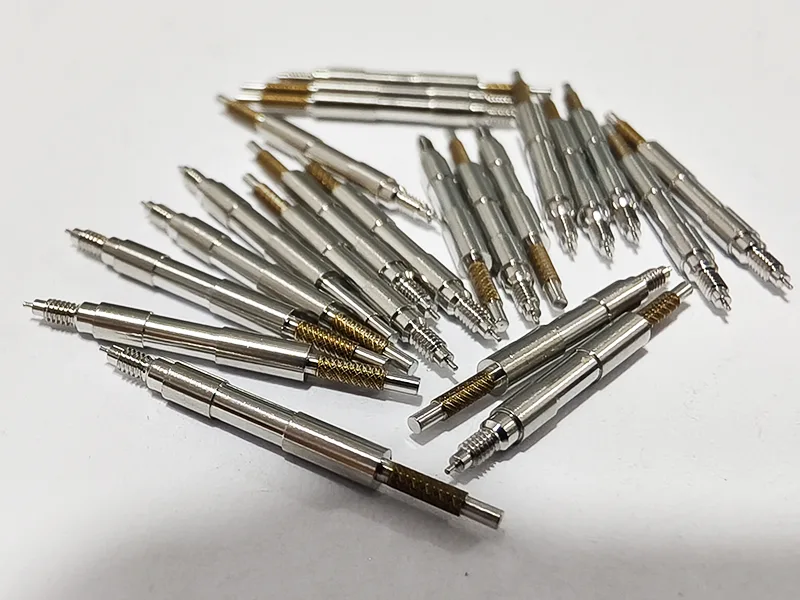

Precision Medical Screw Machining

Emballage et stérilisation

Une fois l’usinage de précision des vis médicales terminé, Sanluo Precision Company effectue l’emballage et la stérilisation. Les vis sont conditionnées dans des blisters de qualité médicale en plastique transparent PETG, pratiques pour l'observation préopératoire. Une couche intérieure de mousse EPE ou de plateau blister est utilisée pour éviter les dommages causés par les collisions pendant le transport. L'emballage extérieur est composé de papier de dialyse médical Tyvek et de sacs composites en plastique, qui peuvent répondre aux exigences de stérilisation à l'EO et de stérilisation par rayonnement. Stérilisation à l'EO et aux rayons gamma, avec un niveau d'assurance stérile de SAL 10⁻⁶. Après stérilisation, une détection des résidus d'EO est effectuée sur les résidus (résiduel d'EO ≤ 10 ppm) pour garantir la sécurité des implants.

Spécifications techniques

Catégories de paramètres	Détails des paramètres
Modèle d'équipement	INDEX Centre combiné de tournage et de fraisage de style artistique TNL32
Positionnement de base	Traitement de haute précision et de grande complexité des vis médicales
Vitesse de broche	Maximum 8 000 tr/min
Diamètre intérieur de la broche	32 millimètres
Déplacement maximal sur l'axe Z	305 millimètres
Capacité multitâche	Jusqu'à 3 outils de coupe peuvent être traités simultanément.
Structure de la machine	La structure thermiquement symétrique de la machine permet de maintenir une haute précision sur une longue période.
Avantages principaux	Il peut être facilement commuté entre les modes de fonctionnement du boîtier à broche coulissante et du boîtier à broche fixe, avec une grande flexibilité.
Applications typiques	Usinage de vis médicales de précision haut de gamme

Catégories de paramètres	Détails des paramètres
Modèle d'appareil	Machine de précision Tsugami S205A (avec fraisage haute fréquence en option)
Positionnement de base	Spécialisé dans l'usinage de précision de petites pièces d'arbre telles que l'acier inoxydable, les vis à os en alliage de titane, les broches dentaires, etc. pour l'industrie médicale
Accessoires de fraisage haute fréquence	Installation optionnelle de la fraiseuse japonaise haute fréquence NAKANISHI BM-320F avec une vitesse de rotation maximale de 80 000 tr/min et une précision de saut de 1 μm
Dimensions de fraisage haute fréquence	Diamètre extérieur 20 mm, longueur 87 mm, peut être directement installé dans le trou du porte-outil du Tsugami S205A pour utilisation
Fonction de traitement	Utilisé pour le fraisage de haute précision de « rosaces » (telles que l'hexagone interne, TORX®) sur la face d'extrémité des vis à os en alliage de titane, ne nécessitant aucune bavure
Avantages principaux	La machine Tsugami S205A elle-même est adaptée au traitement continu de pièces d'arbre minces ; avec l'ajout de la fraiseuse haute fréquence, tous les processus peuvent être réalisés sur la même machine pour garantir une précision constante
Applications typiques	Vis à os en alliage de titane, vis à os, broches dentaires, etc.
