Usinage à tolérance serrée pour pièces d'ingénierie miniatures

Sanluo Precision est un fabricant chinois d'usinage de précision spécialisé dans les composants personnalisés pour les équipements médicaux, la fabrication de semi-conducteurs, la communication optique, la recherche scientifique et les équipements industriels. Ses capacités d'usinage couvrent des structures miniatures, des trous de précision, des géométries complexes et des composants nécessitant un contrôle dimensionnel étroit. Pour l'usinage à tolérance serrée de pièces d'ingénierie miniatures, le processus approprié dépend de la géométrie du composant, des caractéristiques du matériau, des exigences de tolérance et de l'application prévue. Les dessins techniques et les critères d’inspection constituent la base permettant de déterminer un itinéraire de fabrication approprié.

Capacités d'usinage pour les composants miniatures

Les composants d'ingénierie miniatures combinent souvent de petites dimensions avec des exigences exigeantes en matière de position des trous, de finition de surface, de concentricité et de précision géométrique. Une pièce peut paraître simple en apparence mais nécessite néanmoins un contrôle minutieux de ses caractéristiques internes et de ses interfaces fonctionnelles. Les informations techniques publiées par Sanluo Precision identifient les microstructures, les composants miniatures, les tiges de micro-diamètre et les trous minuscules comme zones de traitement spécialisées.

Selon la page technique de l'entreprise, ses capacités incluent des microstructures aussi petites que 0,005 mm, des pièces miniatures mesurant 0,08 × 0,08 mm, des tiges de micro-diamètre aussi petites que 0,01 mm et de minuscules trous aussi petits que 0,003 mm. Ces chiffres décrivent des capacités de traitement spécifiques plutôt qu'une garantie que chaque géométrie ou matériau peut être fabriqué dans toutes les dimensions répertoriées. La faisabilité réelle doit être évaluée par rapport au dessin des composants et aux conditions d'usinage.

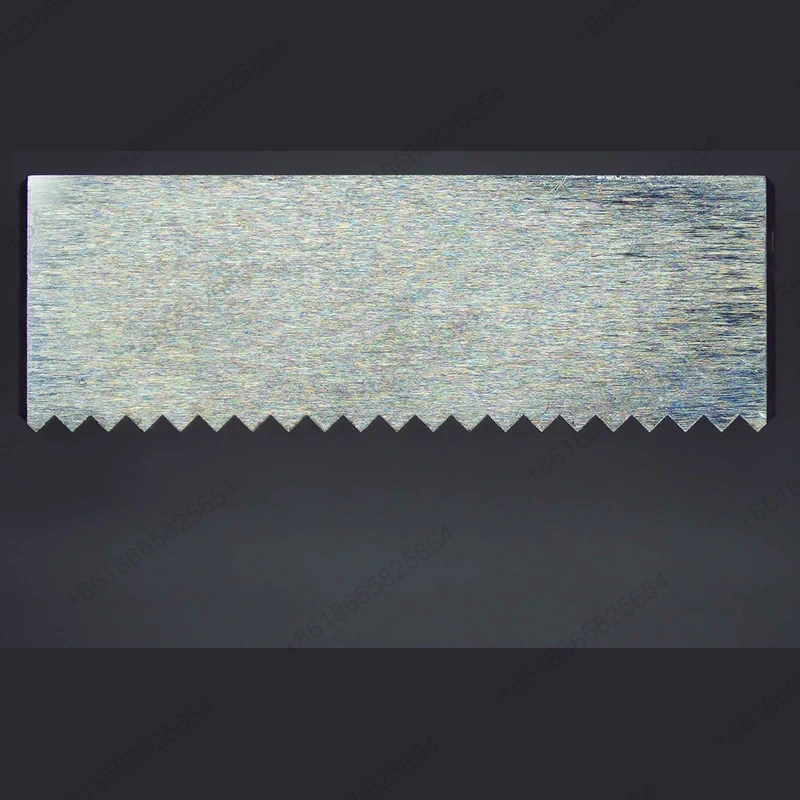

Caractéristiques typiques des composants

Selon la conception, les pièces de précision miniatures peuvent présenter les caractéristiques suivantes :

1. Caractéristiques du petit diamètre :Arbres fins, broches, tiges et autres géométries étroites qui nécessitent une coupe contrôlée et un maintien stable de la pièce.

2. Trous de précision :Petites ouvertures et trous positionnés avec précision utilisés pour l'alignement, le montage, le passage de fluide ou l'assemblage de composants.

3. Surfaces fonctionnelles :Faces de contact, surfaces d'étanchéité, interfaces coulissantes et autres zones où l'état de surface affecte les performances des composants.

4. Profils complexes :Structures profilées ou multifaces pouvant nécessiter différentes opérations d'usinage pour obtenir la géométrie spécifiée.

Contrôle des tolérances dimensionnelles et géométriques

L'usinage à tolérances serrées nécessite plus que l'obtention d'une dimension cible sur une seule pièce. La méthode d'usinage, la conception des accessoires, l'état de l'outil, le matériau de la pièce à usiner et la méthode d'inspection influencent tous le résultat final. Les tolérances dimensionnelles définissent la variation de taille acceptable, tandis que les tolérances géométriques contrôlent les caractéristiques telles que la rondeur, la planéité, la circularité, la concentricité et la position.

Les chiffres suivants sont retenus des spécifications techniques fournies. Ils doivent être examinés par rapport aux exigences du composant spécifique avant d'être utilisés comme critères d'acceptation contractuelle.

Capacité de contrôle de tolérance

Les spécifications d'usinage fournies par Sanluo Precision décrivent les plages de dimensions, d'ajustement, de géométrie et de finition de surface suivantes :

1. Tolérance dimensionnelle :Tolérance de diamètre de la qualité IT0 ±0,0002 mm à la qualité IT1 ±0,001 mm ; tolérance de longueur ±0,002–0,015 mm.

2. Tolérance d'ajustement :Qualités d'arbre h2/h3 et qualités de trou H2/H3, avec une zone de tolérance indiquée de ±0,002 à 0,008 mm.

3. Tolérance géométrique :Rondeur 0,0005 à 0,005 mm, planéité 0,0005 à 0,015 mm, perpendiculaire 0,001 à 0,02 mm, concentricité 0,002 à 0,015 mm, faux-rond 0,002 à 0,03 mm et tolérance de position 0,002 à 0,05 mm.

4. Rugosité de surface :Ra 0,05–1,6 μm, en fonction des exigences d'usinage spécifiées et de l'état de surface.

Ces valeurs représentent les plages de spécifications fournies. La tolérance applicable doit être confirmée pour chaque caractéristique car les niveaux de tolérance, les écarts bilatéraux et les systèmes d'ajustement ne sont pas interchangeables. Par exemple, une exigence relative au diamètre de l'arbre et une exigence relative à la position du trou décrivent des caractéristiques différentes et nécessitent des approches d'inspection différentes.

Précision du poste de travail

précision dimensionnelle	L(X)	WYOMING)	H（Z）	Logiciel	DG
unité: ±/mm	0.001	0.0005	0.0001	0.002	0.001
Précision géométrique	platitude	parallélisme	perpendicularité	symétrie	Tolérance de position
unité: ±/mm	0.0003	0.001	0.001	0.002	0.002
capacité de production	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces	1 ~ 999999 pièces
cycle de production	3-20 jours	3-20 jours	3-20 jours	3-20 jours	3-20 jours

Méthodes d'usinage et sélection de processus

Le choix du procédé d'usinage dépend de la forme du composant, de ses dimensions, du matériau, des exigences de tolérance et de la qualité de surface requise. Différentes opérations répondent à des objectifs différents. Le tournage convient aux éléments de rotation, le fraisage crée des surfaces planes et des profils complexes, et la rectification peut être utilisée lorsqu'un contrôle dimensionnel précis ou une qualité de surface est requis. Le perçage, l'alésage et l'alésage par gabarit répondent à différentes exigences en matière de réalisation de trous et de positionnement.

Pour l'usinage à tolérance serrée de pièces d'ingénierie miniatures, la sélection d'une séquence d'opérations appropriée permet de gérer l'accès aux outils, la stabilité de la pièce et la relation entre les caractéristiques critiques. Un plan de processus doit être basé sur le dessin réel plutôt que d'appliquer une méthode d'usinage à chaque pièce.

Méthodes d'usinage de tolérance

Les spécifications techniques fournies par Sanluo Precision répertorient les méthodes d'usinage suivantes et les plages de capacités associées :

1. Tournage de précision :Diamètre φ0,05–500 mm, tolérance IT6 ±0,003–0,006 mm et rondeur 0,003 mm.

2. Fraisage de précision :Tolérance de planéité ou de surface plane ±0,002 mm et tolérance de position du trou ±0,015 mm.

3. Meulage de précision :Rectification cylindrique, rectification intérieure et rectification plane, avec tolérance de qualité IT5 ±0,001 mm et rondeur 0,001 mm.

4. Alésage de précision :Ouverture φ10–500 mm, tolérance IT5 ±0,002–0,01 mm.

5. Forage de précision :Diamètre du trou φ0,1–50 mm et tolérance de position ±0,02 mm.

6. Jig ennuyeux :Précision de la position des trous ±0,002 mm pour des applications telles que les moules et les montages de précision.

Les figures répertoriées sont des spécifications spécifiques au processus fournies pour cette page. La capacité finale dépend du matériau de la pièce, de sa géométrie, de la configuration de la machine et de la méthode d'inspection. Le fonctionnement approprié et la tolérance réalisable doivent être confirmés lors de l'examen technique.

Inspection et assurance qualité

L’inspection est essentielle lorsqu’un composant présente de petites dimensions ou des interfaces fonctionnelles étroitement contrôlées. Une pièce peut atteindre son diamètre nominal tout en continuant à échouer en raison d'une position incorrecte du trou, d'un faux-rond excessif, d'une rugosité de surface inappropriée ou d'une inadéquation entre les caractéristiques d'accouplement. Pour cette raison, le plan d'inspection doit identifier les dimensions critiques et la méthode de mesure requise pour chaque élément.

Les informations sur l'entreprise de Sanluo Precision décrivent une gamme d'équipements de mesure, notamment des machines à mesurer tridimensionnelles, des analyseurs d'images, des microscopes à outils, des microscopes haute puissance, des microscopes stéréoscopiques, des projecteurs, des jauges de hauteur, des rugosimètres, des micromètres et d'autres instruments de mesure de précision. La page technique identifie également le personnel qualité QE, IQC, IPQC et OQC.

Assurance d'inspection de tolérance

Les spécifications du produit fournies décrivent les approches d'inspection et les exemples d'application suivants :

1. Contrôle dimensionnel :Mesure MMT avec une précision déclarée de 0,002 mm pour les contrôles dimensionnels et de distance des trous. Les instruments laser, les micromètres d'ultra-précision, les micromètres, les pieds à coulisse, les jauges à tampon, les jauges annulaires et les jauges à filetage sont également répertoriés pour vérifier différentes caractéristiques.

2. Moules de précision :Les exemples fournis incluent la tolérance dimensionnelle de la cavité ±0,01 mm et la tolérance de l'écart entre la matrice d'emboutissage ±0,005 mm.

3. Montages de précision :Les exemples incluent des trous de goupille de positionnement de qualité H7 ±0,005 mm et une précision de positionnement ±0,01 mm.

4. Instruments de mesure :Les exemples fournis incluent une planéité de l'enclume micrométrique de 0,003 mm et une tolérance de jauge de tampon de ±0,002 mm.

5. Transmission de précision :Les exemples incluent la précision du profil des dents d'engrenage en qualité IT6 et les bagues intérieures et extérieures des roulements en qualité IT5 ±0,002 mm.

6. Composants hydrauliques et pneumatiques :Les exemples incluent la qualité H7 d'alésage de cylindre ±0,006 mm et la tolérance d'ajustement de bobine ±0,003 mm.

Le texte technique original indique également que Sanluo Precision a fourni directement ou indirectement des services d'usinage personnalisés de haute précision à Bosch, ZF, NSK et d'autres entreprises, avec une production annuelle de 200 000 pièces et un taux de qualification de 99,8 %. Ces chiffres et références clients doivent être confirmés auprès de l’entreprise avant d’être utilisés comme allégations de performance actuelles et vérifiées de manière indépendante.

Équipement pour l'usinage de haute précision

Les performances de positionnement de la machine, le comportement de la broche, le maintien de la pièce et la stabilité environnementale influencent tous la production de petites pièces de précision. La présentation publiée de l'entreprise par Sanluo Precision décrit les équipements d'usinage pour le fraisage CNC, le tournage, la rectification, le découpage au fil, l'usinage par électroérosion et la production de micro-composants. Son affichage de pièces documente également les capacités d'usinage des alliages métalliques et des plastiques techniques.

Les données de l'équipement ci-dessous sont reproduites à partir du matériel original fourni. Ils sont présentés sous forme de spécifications d'équipement à titre de référence technique ; l'adéquation réelle doit être confirmée par rapport à la configuration prévue du composant et de l'équipement actuel.

Centre d'usinage à grande vitesse à 3 axes à moteur linéaire JDSGT400

Catégorie de paramètre	Détails des paramètres
Modèle d'équipement	Centre d'usinage à grande vitesse à 3 axes à moteur linéaire JDSGT400
Positionnement de base	Pour un usinage de très haute précision au niveau submicronique
Système d'entraînement	Les trois axes adoptent un double entraînement par moteur linéaire
Précision des clés	Précision de positionnement répétée jusqu'à 0,8 microns ; précision de la position du trou inférieure à 1 micron dans une plage de 100 mm.
Technologie de base	Intègre un entraînement direct, un contrôle de la température, des fonctionnalités d'usinage de précision du système CNC JD60 auto-développé et un système de servomoteur de haute précision.
Avantage principal	Engagé à obtenir l'excellent effet de « la surface est la surface fonctionnelle »
Application typique	usinage à tolérances serrées de moules optiques de précision, de pièces semi-conductrices, de pièces structurelles de haute précision et d'autres produits avec des exigences strictes en matière de dimensions et de qualité de surface

Centre d'usinage 5 axes de haute précision au niveau du micron Micro5

Catégorie de paramètre	Détails des paramètres
Modèle d'équipement	Centre d'usinage 5 axes de haute précision au niveau du micron Micro5
Positionnement de base	Hautes performances dynamiques et usinage de haute précision de pièces miniatures à forte valeur ajoutée
Précision des clés	Précision de positionnement répétée 0,0005 mm, précision de positionnement < 0,002 mm
Système de broche	Vitesse de broche maximale 60 000 tr/min
Caractéristiques structurelles	Structure compacte avec un poids total de 550 kg ; équipé d'un magasin d'outils à trois niveaux d'une capacité de 60 outils ; le système de palettes de la zone de traitement peut contenir 6 appareils à point zéro
Économie d'énergie et protection de l'environnement	Consommation d'énergie extrêmement faible (<500W), équipé d'un collecteur de brouillard d'huile
Système CNC	Système allemand Beckhoff
Course (X/Y/Z)	78 / 56 / 50mm
Application typique	Usinage à tolérances serrées de composants d'ingénierie miniatures, de petites pièces en métaux précieux, etc.

Industries des matériaux et des applications

La sélection des matériaux affecte l'usinabilité, la stabilité dimensionnelle, la finition de surface et l'adéquation d'un composant à son environnement de travail. L'affichage des pièces de Sanluo Precision répertorie les matériaux durs traités thermiquement, l'acier de construction au carbone, l'acier inoxydable, l'aluminium et ses alliages, le laiton, le cuivre rouge et les plastiques techniques parmi les matériaux traités par ses opérations d'usinage.

Le matériau final doit être sélectionné en fonction des exigences mécaniques du composant, des conditions de fonctionnement et des spécifications des dessins. La qualité du matériau, le traitement thermique et tout traitement de surface ultérieur doivent être confirmés avant la production.

Où sont utilisées les pièces de précision miniatures ?

Les informations techniques publiées par Sanluo Precision identifient plusieurs industries et types de composants pertinents pour l'usinage de haute précision :

1. Matériel médical :La page technique de la société répertorie des exemples, notamment des composants pour systèmes d'assistance ventriculaire, des outils chirurgicaux pour le glaucome, des cœurs artificiels, des têtes de broyage vasculaire, des stents vasculaires et des têtes de broyage de calculs biliaires.

2. Fabrication de semi-conducteurs :Les applications incluent les pièces liées au revêtement, les accessoires de revêtement, les appareils à vide et les outils de meulage de plaquettes de silicium en diamant.

3. Communication optique :Les composants de précision et les dispositifs de support peuvent nécessiter des interfaces contrôlées avec précision et une géométrie reproductible.

4. Recherche scientifique et laboratoires :Des composants personnalisés peuvent être développés pour des instruments spécialisés et des équipements expérimentaux sur la base de dessins spécifiques.

5. Machines industrielles et automatisation :Les arbres, composants de positionnement, pièces de transmission et autres éléments mécaniques peuvent nécessiter des dimensions contrôlées pour l'assemblage et le fonctionnement.

Ces exemples reflètent les domaines d'application décrits dans les informations publiées par la société. L'adéquation d'un composant particulier à une application réglementée ou critique pour la sécurité dépend de sa conception, de ses matériaux, des exigences d'inspection et des normes industrielles applicables.

Fabrication sur mesure et évaluation technique

L'usinage personnalisé commence par une compréhension claire des exigences fonctionnelles du composant. Un dessin doit identifier les dimensions critiques, les tolérances géométriques, les exigences en matière de finition de surface, les spécifications des matériaux et toute condition d'inspection particulière. Ces détails permettent d'évaluer le processus d'usinage et la méthode de vérification avant la production.

Précision Sanluo déclare soutenir le développement et la fabrication de composants complexes et exigeants. Ses informations techniques décrivent également l'intégration de ressources de traitement complémentaires lorsqu'un projet dépasse les capacités d'un seul procédé ou d'une seule installation.

Informations à fournir pour une demande d'information sur l'usinage

Pour soutenir un examen technique efficace, préparez les informations suivantes lorsqu’elles sont disponibles :

1. Dessins techniques :Fournissez des dessins cotés ou des fichiers 3D montrant la géométrie des composants et les caractéristiques critiques.

2. Exigences matérielles :Identifiez la qualité du matériau, la dureté, les exigences de traitement thermique ou d'autres conditions du matériau.

3. Tolérances critiques :Marquez les dimensions, les positions des trous, les ajustements, les tolérances géométriques et les exigences de finition de surface qui affectent la fonction ou l'assemblage.

4. Exigences de quantité :Indiquez la quantité du prototype ou le volume de lot attendu afin que l'approche de fabrication puisse être évaluée.

5. Critères de contrôle :Spécifiez les rapports de mesure requis, les points d'inspection, les jauges ou d'autres exigences d'acceptation.

6. Traitement supplémentaire :Identifiez tout traitement thermique, placage, polissage, passivation ou autre finition de surface requis. La page technique de Sanluo Precision répertorie une gamme de processus de traitement de surface, sous réserve des exigences du projet et de la disponibilité.

La fourniture de ces informations permet d'établir une base technique partagée pour évaluer la fabricabilité, la portée du devis, la planification de la production et l'acceptation de la qualité.

Foire aux questions

Q : Quelles informations sont nécessaires pour proposer un composant de précision miniature ?

UN:Un dessin coté ou un modèle 3D constitue le meilleur point de départ. Incluez la qualité du matériau, les tolérances critiques, les exigences en matière de finition de surface, la quantité et toute exigence d'inspection ou de finition. Si une caractéristique présente une tolérance particulièrement étroite, identifiez-la clairement afin que les méthodes d'usinage et de mesure puissent être évaluées ensemble.

Q : Quelle est la plus petite fonctionnalité répertoriée par Sanluo Precision dans ses capacités techniques ?

UN:La page technique de l'entreprise répertorie des microstructures aussi petites que 0,005 mm, des pièces miniatures mesurant 0,08 × 0,08 mm, des tiges de micro-diamètre aussi petites que 0,01 mm et de minuscules trous aussi petits que 0,003 mm. Ces chiffres font référence à différents types de fonctionnalités. Cela ne signifie pas que toutes les combinaisons de matériaux, de géométries et de tolérances sont réalisables à ces dimensions. Une revue des dessins est nécessaire pour déterminer la faisabilité d’une pièce spécifique.

Q : Quels processus d'usinage peuvent être utilisés pour les pièces d'ingénierie miniatures ?

UN:Le processus approprié dépend des exigences de géométrie et de tolérance. Le tournage est couramment utilisé pour les éléments de rotation, le fraisage de surfaces planes et de profils complexes, le perçage de trous, l'alésage pour le dimensionnement des trous et le meulage de certaines surfaces et diamètres de précision. Certains composants nécessitent une combinaison d’opérations. La séquence de processus doit être sélectionnée en fonction du dessin de la pièce et du matériau.

Q : Comment les tolérances dimensionnelles et géométriques sont-elles vérifiées ?

UN:Différentes caractéristiques nécessitent différentes méthodes de mesure. Les machines à mesurer tridimensionnelles peuvent être utilisées pour les relations dimensionnelles et les caractéristiques géométriques, tandis que les micromètres, jauges, microscopes, analyseurs d'images et rugosimètres peuvent répondre à des besoins de mesure spécifiques. Les informations publiées sur l'entreprise par Sanluo Precision répertorient ces types d'équipements d'inspection. Le plan d'inspection d'une commande particulière doit préciser les dimensions critiques et les critères d'acceptation requis.

Q : Quels matériaux peuvent être envisagés pour un usinage de précision personnalisé ?

UN:L'affichage des pièces de Sanluo Precision répertorie l'acier de construction au carbone, l'acier inoxydable, l'aluminium et les alliages d'aluminium, le laiton, le cuivre rouge, les matériaux durs traités thermiquement et les plastiques techniques. La sélection des matériaux doit refléter la résistance, la dureté, la résistance à la corrosion, la stabilité dimensionnelle et l'environnement d'exploitation requis. Confirmez la qualité exacte et toutes les exigences de traitement thermique ou de traitement de surface lors de l'examen technique.

Q : Les composants complexes peuvent-ils nécessiter plus d’un processus d’usinage ?

UN:Oui. Un composant peut nécessiter un tournage pour des éléments cylindriques, un fraisage pour des surfaces planes, un perçage ou un alésage pour des trous et un meulage pour des surfaces de précision sélectionnées. Les géométries complexes peuvent également nécessiter des opérations supplémentaires ou des montages spécialisés. Les informations techniques de Sanluo Precision décrivent son utilisation de plusieurs technologies d'usinage et les ressources de traitement de support pour les composants difficiles. L'itinéraire réel dépend du dessin, du matériau et des résultats d'inspection requis.

Q : Que faut-il confirmer avant de commencer la production ?

UN:Confirmez la dernière révision du dessin, la qualité du matériau, les dimensions critiques, les définitions de tolérance, les exigences de surface, la quantité, la méthode d'inspection et tout besoin spécial d'emballage ou de finition. Il est également important de convenir de la manière dont l'acceptation sera déterminée et des dossiers d'inspection qui seront fournis. Ces détails réduisent le risque de différences d’interprétation lors de la fabrication et de l’inspection finale.

Discutez de vos besoins en usinage de précision

Une fabrication réussie de composants miniatures commence par une définition claire de la géométrie, du matériau, des tolérances et des conditions d’inspection requises. Sanluo Precision fournit des services d'usinage CNC et de traitement de précision spécialisés pour les applications industrielles, médicales, de semi-conducteurs, de communication optique et liées à la recherche. Pour l'usinage à tolérances serrées de pièces d'ingénierie miniatures, soumettez vos dessins et vos exigences techniques pour une évaluation des méthodes d'usinage appropriées, des tolérances réalisables et des modalités d'inspection.
