Usinage de faces

Avantages technologiques

L'usinage de face de Sanluo Precision est un processus de traitement du plan d'extrémité des pièces. Le tournage du visage est serré par un mandrin à trois mors et traité par un outil de tournage du visage, avec une vitesse de rotation de 500 à 2 000 tr/min, une vitesse d'avance de 0,1 à 0,5 mm/r, une profondeur de coupe de 0,5 à 3 mm ; Tolérance des feuilles de tournage grossier 0,5 mm, finition du tournage d'un seul côté 0,1-0,2 mm. Contrôle qualité strict : détection de planéité (différence de hauteur mesurée par comparateur à plaque plate, précision CMM 0,003 mm, grand plan mesuré par interféromètre laser) ; perpendiculaire (règle à angle droit contre le cercle extérieur de la face d'extrémité, écart mesuré par une jauge d'épaisseur, déviation d'angle mesurée par une MMT) ; détection du parallélisme (jauge à cadran à une extrémité, rotation de la pièce pour mesurer le faux-rond) ; rugosimètre pour mesurer la valeur Ra ​​(≥5 points de détection pour prendre la moyenne) ; inspection visuelle des marques d'outils, des rayures, des bavures ; garantie du processus (outils tranchants, paramètres raisonnables, refroidissement suffisant, serrage rigide).

Précision des stations

Points de contrôle qualité

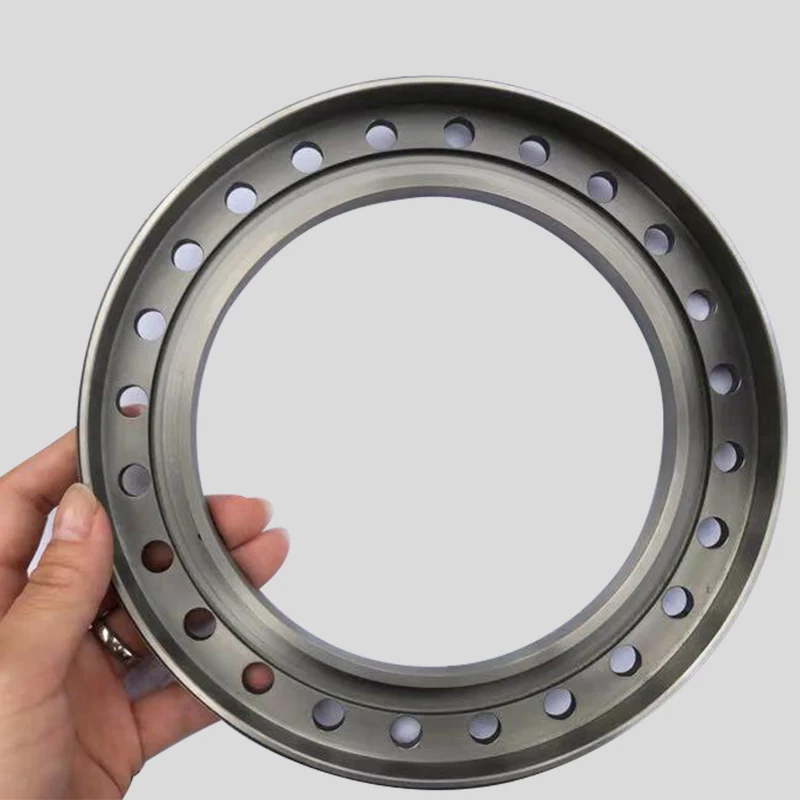

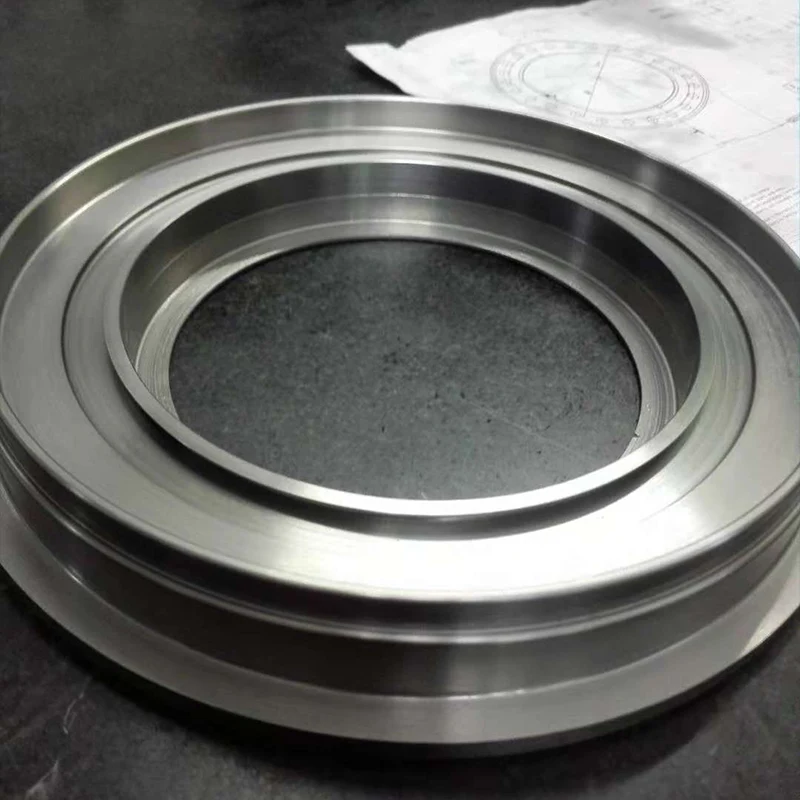

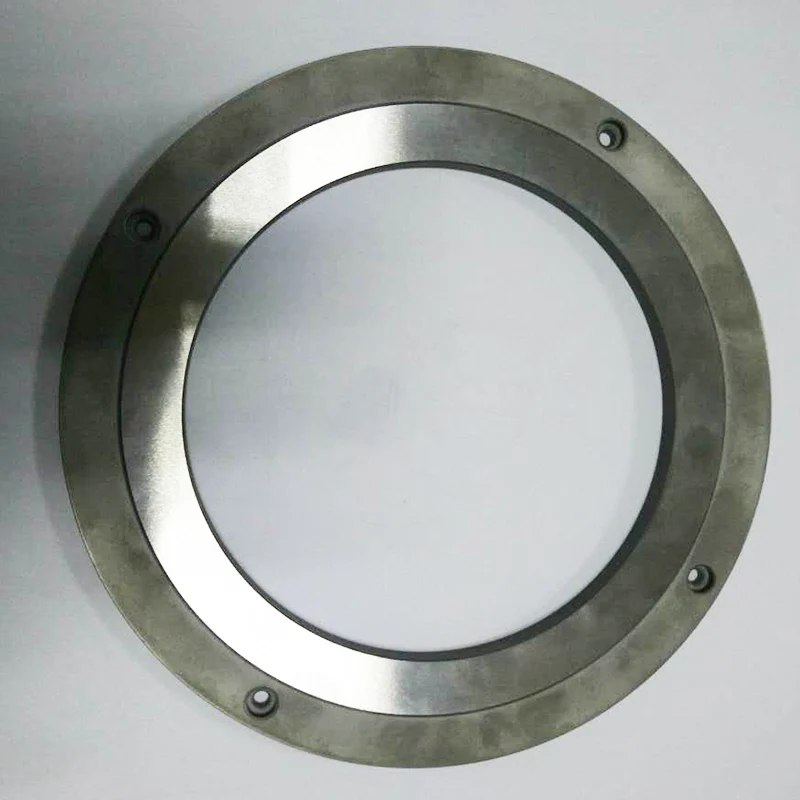

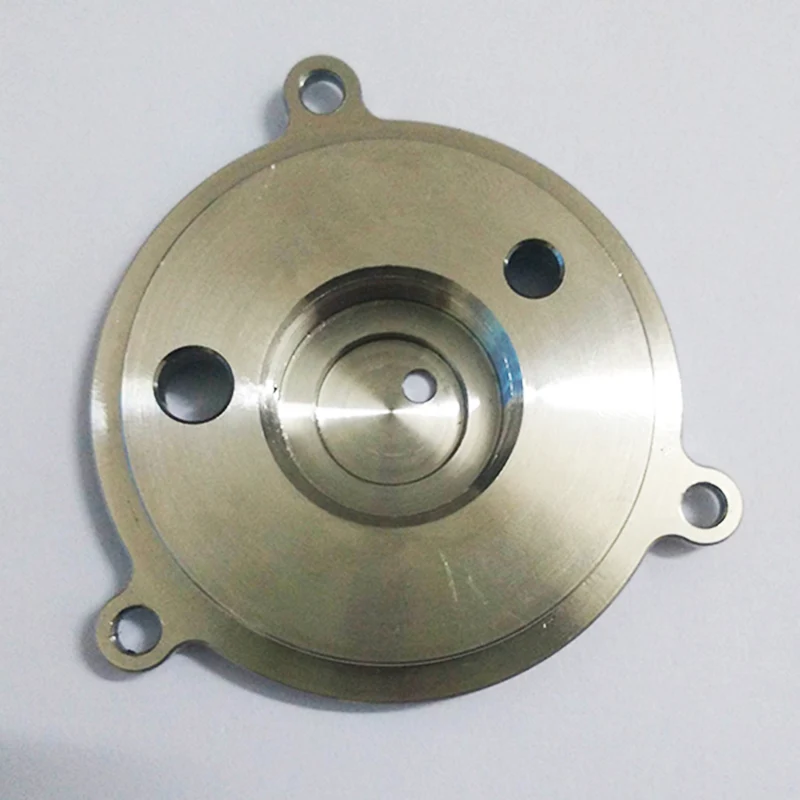

En tant qu'usine de traitement d'usinage de revêtement professionnelle, Sanluo Precision a une large gamme d'applications : fabrication de machines (face d'extrémité de bride φ100-500 mm planéité 0,03 mm pour un ajustement étanche, parallélisme de la face d'extrémité de l'engrenage 0,02 mm), traitement de moules (planéité de la face d'extrémité de la cavité 0,01 mm, perpendiculaire du manchon de guidage du pilier de guidage 0,01 mm), pièces automobiles (planéité de la face d'extrémité du disque de frein 0,05 mm, parallélisme de la face d'extrémité du volant d'inertie 0,03 mm), instruments de précision (planéité de la plate-forme optique 0,005 mm, surface Ra0,4 μm), pièces de pompe et de vanne (planéité de la surface d'étanchéité 0,02 mm sans fuite), hydrauliques et pneumatiques (parallélisme du couvercle d'extrémité du cylindre/de la face d'extrémité de la pompe à huile 0,02-0,03 mm). Nous avons fourni des services d'usinage par tournage personnalisés pour XCMG, Sany, Weichai, Yuchai, Gree et d'autres entreprises, avec un traitement annuel de 2 millions de pièces et un taux de réussite de planéité de 99,5 %.

Paramètres techniques
